Poinçon type Amada neuf Arrow référence 1171 Lg 835
Angle : 85°
Rayon : 0,8 mm
Longueur : 835 mm
Hauteur utile : 104,65
Poids : 20,7 kg

Matrice à pli écrasé AMADA neuve ARROW référence 3037/8 Lg 415
Épaisseur maxi : 1,2 mm
Résistance maxi : 60 T/m
Angle : 35°
Largeur du vé : 8 mm
Dimensions utiles : 415 x 60 x 100,7 mm
Poids : 16,8 kg

Matrice à pli écrasé AMADA neuve ARROW référence 3037/6 Lg 415
Épaisseur maxi : 1 mm
Résistance maxi : 60 T/m
Angle : 35°
Largeur du vé : 6 mm
Dimensions utiles : 415 x 60 x 100,7 mm
Poids : 16,9 kg

Poinçon type Amada neuf Arrow référence 1163 Lg 415
Résistance maxi : 40 T/m
Angle : 60°
Rayon : 0,8 mm
Dimensions utiles : 415 x 56 x 130 mm
Poids : 11,1 kg

Capot de sécurité à ouverture verticale à fixer sur la tête de la machine.

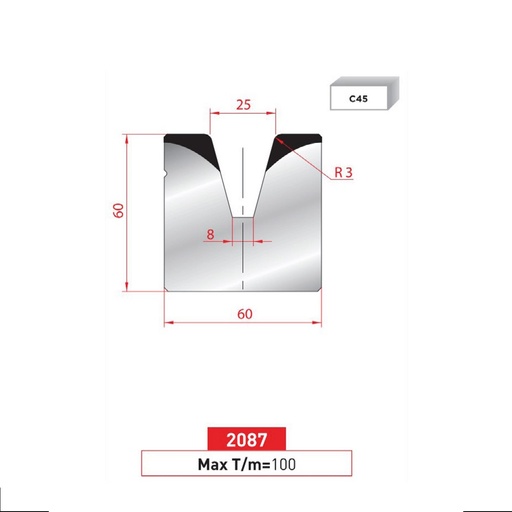

Matrice 1V type AMADA neuve ARROW référence 2087 Lg 805 Fractionné
Résistance maxi : 100 T/m
Angle : 30°
Largeur du vé : 25 mm
Dimensions utiles : 805 x 60 x 60 mm
Poids : 19,4 kg

Poinçon type Amada neuf Arrow référence 1086 Lg 415
Résistance maxi : 40 T/m
Angle : 30°
Rayon : 0,6 mm
Dimensions utiles : 415 x 27 x 140 mm
Poids : 5,9 kg

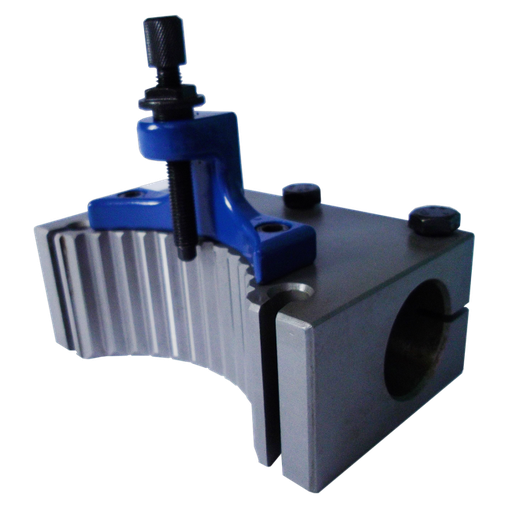

Cette tourelle permet un temps de changement d'outil sur les tours nettement plus rapide qu'avec une tourelle carrée standard, mais surtout garantit une précision de positionnement de 0,01mm.

Capot de sécurité à ouverture verticale à fixer sur la tête de la machine.

Poinçon type Amada neuf Arrow référence 1281 Lg 805 Fractionné
Résistance maxi : 100 T/m
Angle : 85°
Rayon : 0,8 mm
Dimensions utiles : 805 x 26 x 104,65 mm
Poids : 15,1 kg

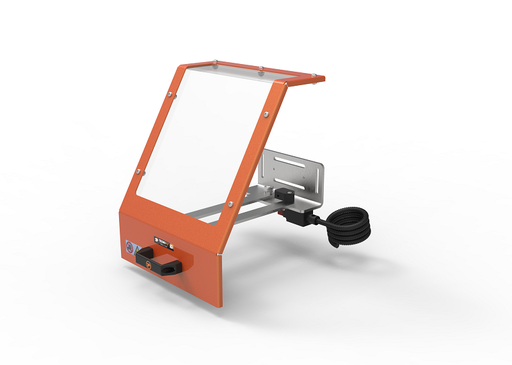

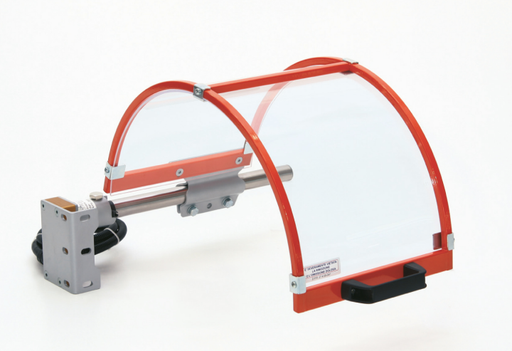

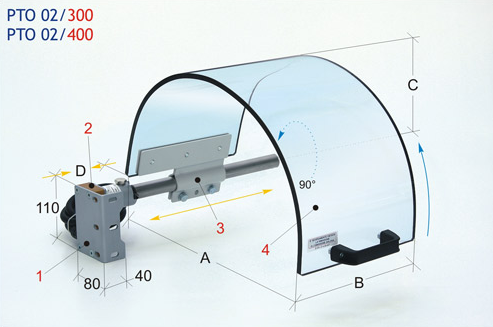

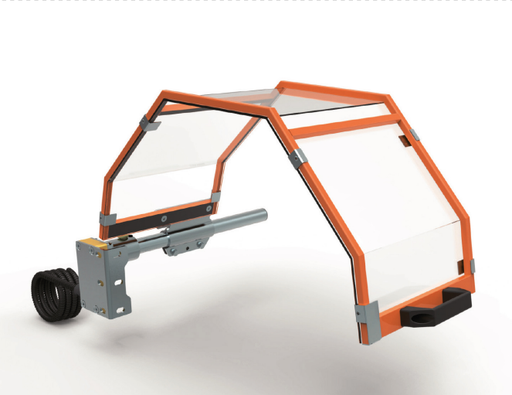

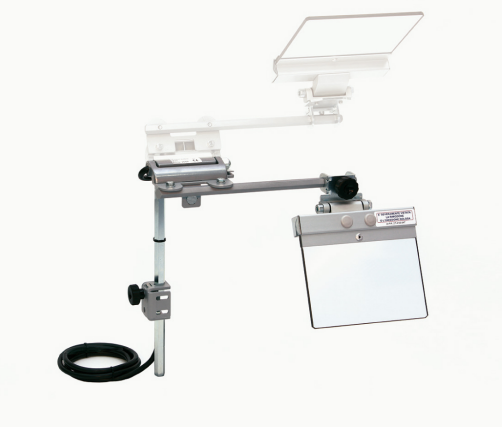

Élément spécifique multi-réglable, à installer sur le chariot longitudinal.

Combiné avec la protection de sécurité du mandrin, permet une excellente protection de l’opérateur.

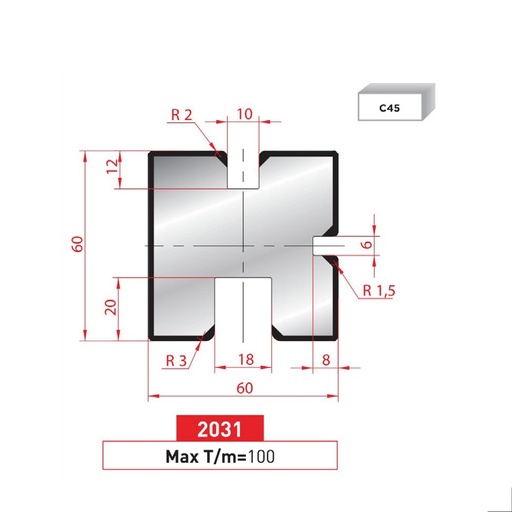

Matrice 3U type AMADA neuve ARROW référence 2031 Lg 805 Fractionné
Résistance maxi : 100 T/m
Largeur des vés : 6/10/18 mm
Dimensions utiles : 805 x 60 x 60 mm
Poids : 19,3 kg

Poinçon type Amada neuf Arrow référence 1162 Lg 835
Résistance maxi : 40 T/m
Angle : 60°
Rayon : 0,8 mm
Dimensions utiles : 835 x 36 x 85 mm
Poids : 11,7 kg

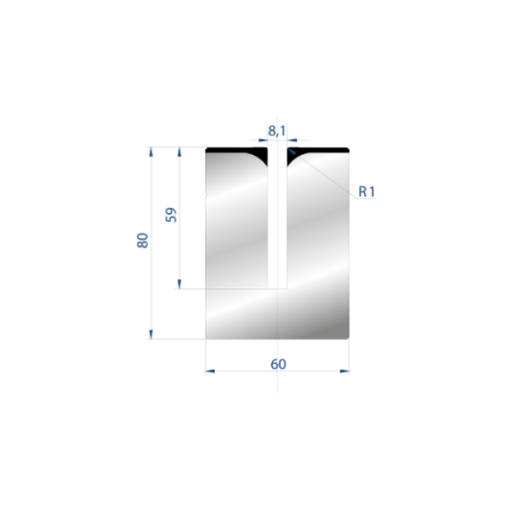

Matrice à pli écrasé neuve type WILA neuve ARROW référence 3176 Lg 835
Résistance maxi : 50 T/m
Dimensions utiles : 835 x 60 x 80 mm
Poids : 28,2 kg

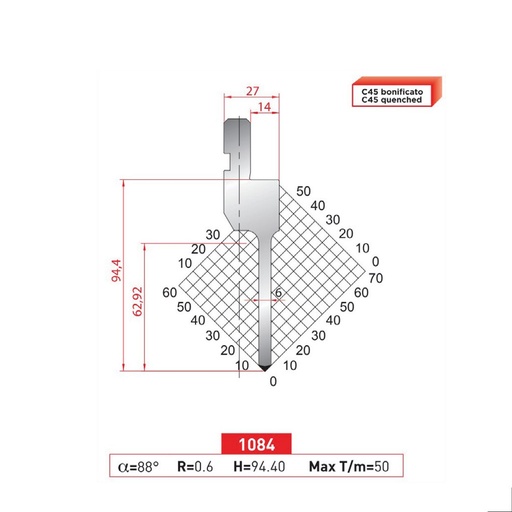

Poinçon type Amada neuf Arrow référence 1084 Lg 805 Fractionné
Résistance maxi : 50 T/m
Angle : 88°
Rayon : 0,6 mm
Dimensions utiles : 805 x 27 x 94,40 mm
Poids : 8,6 kg

Capot de sécurité à ouverture verticale à fixer sur la tête de la machine.

Poinçon type Amada neuf Arrow référence 1082 Lg 415
Résistance maxi : 45 T/m
Angle : 88°
Rayon : 0,8 mm
Dimensions utiles : 415 x 66 x 104,65 mm
Poids : 10,5 kg

Poinçon type Amada neuf Arrow référence 1283 Lg 805 Fractionné
Résistance maxi : 150 T/m
Angle : 60°
Rayon : 10 mm
Dimensions utiles : 805 x 32 x 115 mm
Poids : 21,9 kg

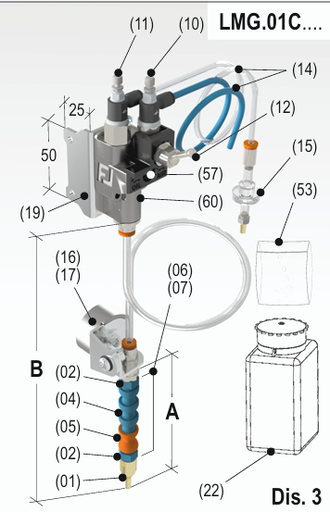

Buse sur support magnétique déportée de la commande.
Buse tubulaire orientable longueur 280 mm fixée sur base magnétique Ø 40
Tuyau de jonction entre la base magnétique et l'unité de contrôle : 1m
Unité de contrôle montée sur support à visser (embase magnétique en option)
Réservoir de 1 L fourni.

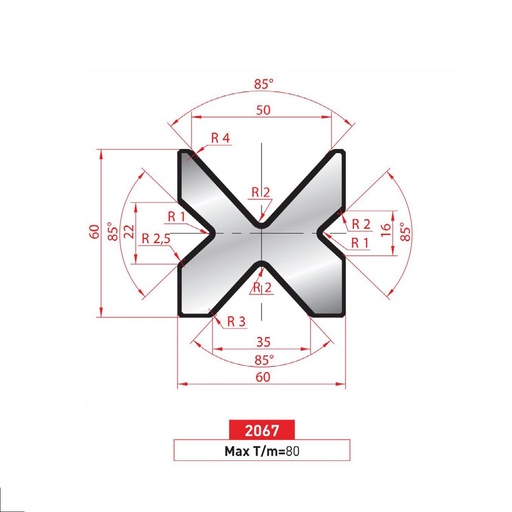

Matrice 4V type AMADA neuve ARROW référence 2067 Lg 805 Fractionné
Résistance maxi : 80 T/m
Angle : 85°
Largeur des vés : 16/22/35/50 mm
Dimensions utiles : 805 x 60 x 60 mm
Poids : 15 kg

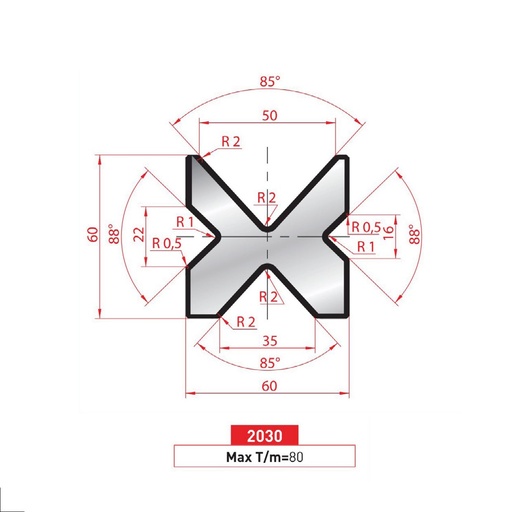

Matrice 4V type AMADA neuve ARROW référence 2030 Lg 805 Fractionné
Résistance maxi : 80 T/m
Angle : 85/88°
Largeur des vés : 16/22/35/50
Dimensions utiles : 805 x 60 x 60 mm
Poids : 15,1 kg

Matrice à pli écrasé neuve type WILA neuve ARROW référence 3178 Lg 835
Résistance maxi : 50 T/m
Dimensions utiles : 835 x 60 x 80 mm
Poids : 26,7 kg

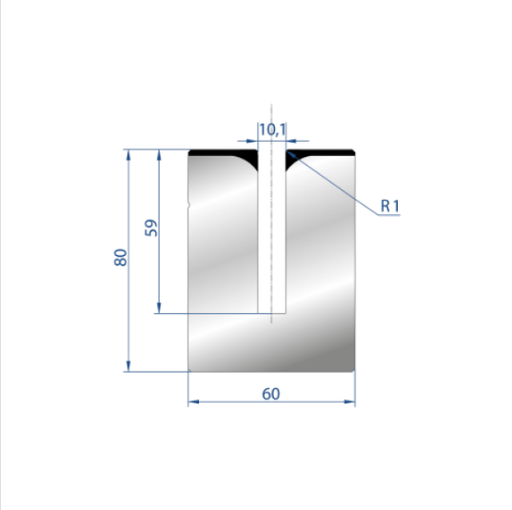

Matrice à pli écrasé neuve type WILA neuve ARROW référence 3177 Lg 835
Résistance maxi : 50 T/m
Dimensions utiles : 835 x 60 x 80 mm
Poids : 27,5 kg

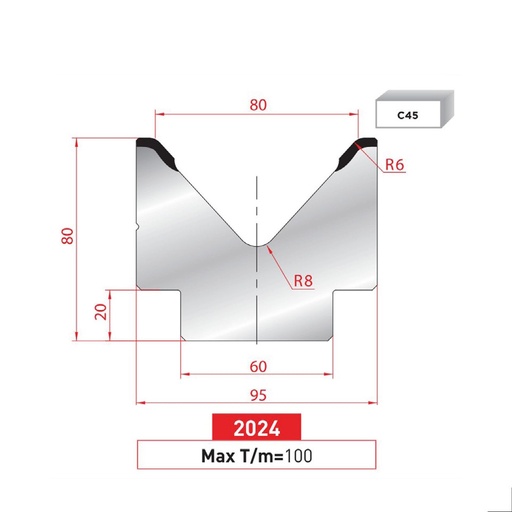

Matrice 1V type AMADA neuve ARROW référence 2024 Lg 835
Résistance maxi : 100 T/m
Angle : 85°
Largeur du vé : 80 mm
Dimensions utiles : 835 x 95 x 80 mm
Poids : 32,5 kg

Matrice 1V type AMADA neuve ARROW référence 2081 Lg 835
Résistance maxi : 100 T/m
Angle : 45°
Largeur du vé : 40 mm
Dimensions utiles : 835 x 75 x 75 mm
Poids : 28,5 kg

Le dispositif de sécurité d’enroulement pour les barres d’avancement du tour est composé de deux unités de rouleaux auto-enroulables, avec un filetage résistant à la déchirure et à l’huile. Conçu pour protéger l’opérateur de l’avancement des barres de la machine.

YASKAWA SGMGH-09ACA61 – Servomoteur AC brushless

Siemens 6FX2001-3EC50 – Encodeur incrémental optique 2500 PPR 6FX2001-3EC50

AEG E6261FB-002A – Variateur DC Servo pour moteur brushless

AEG E6261FB-53B2A – Variateur DC Servo INLAND PWMK

AEG INLAND PWMK 10KW PS – Alimentation

YASKAWA SGDM-10ADA – Servo drive Sigma II

GEORGII KOBOLD KSV-2-230-K5/Z2/G1 – Amplificateur servo

KME 26S14019C/1 - Moniteur CRT couleur 14" pour Mazatrol M32 / T32

FAGOR RM-15 – Module de résistance de freinage

Carte pour panel 802DSL P802MA1

Alimentation NUM INDRAMAT KDV 1.3-100-220/300-W1

CONTRAVES ADB/F-380.30M – Variateur de broche

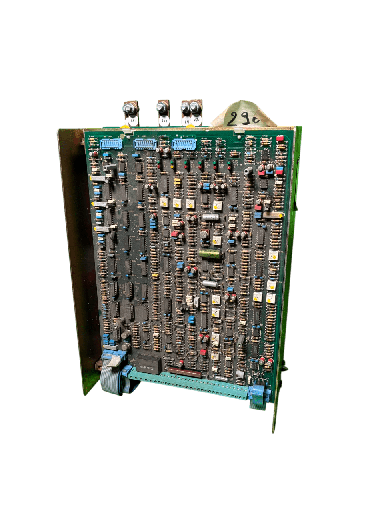

BAUMÜLLER BKF-12/70/400-2001 – Variateur de puissance

SIEMENS 6SN1123-1AC01-0AA1 – Module de puissance SIMODRIVE 611

SIEMENS 6SN1123-1AA00-0DA0 – Module de puissance SIMODRIVE 611, 1 axe

INDRAMAT DKC01.1-040-7-FW – Variateur servo brushless ECODRIVE

JIE SHENG 5.5 KW – Moteur à induction triphasé haute fréquence

JIE SHENG 16KWX – Moteur à induction triphasé haute puissance

JIA CHENG 80M – Moteur à induction triphasé

BAUMÜLLER BKF-12/070/400-2002 – Variateur de puissance triphasé

SIEMENS 6SC6101-3A-Z – Variateur à transistors PWM SIMODRIVE 610
