Protecteur Tour PTO13/085
Protecteur de sécurité conçu pour protéger l'opérateur pendant les opérations de travail. Doté d'une double ouverture : verticale avec ressorts à gaz et coulissante sur guide autoporteur, il protège l'opérateur du contact direct avec les composants rotatifs du mandrin et des projections de copeaux et de lubrifiant/liquide de refroidissement.
Protège l’opérateur contre le contact direct des composants rotatifs du mandrin et contre la projection de copeaux et de lubrifiant-liquide de refroidissement.
Grâce à sa base d’ancrage réglable tout le long de l’axe du support de bouclier, la protection peut être montée à l’arrière du chariot longitudinal ou directement sur celui-ci.
Sur demande, grâce aux étriers réglables fournis et au profil arrière de support de la bonne taille (dimension à communiquer), la protection peut être montée même directement sur la protection arrière PTO 31. Le bouclier est composé de deux parties articulées qui s’ouvrent verticalement, ce qui permet de dégager complètement l’accès à l’outil. Complet avec micro-interrupteur de sécurité.
Important : en cas de montage sur le capot de sécurité arrière PTO31, spécifiez le code complet.
Articles complémentaires : PTO 31/080 – PTO 31/120 – PTO 31/160 – PTO 31/200.

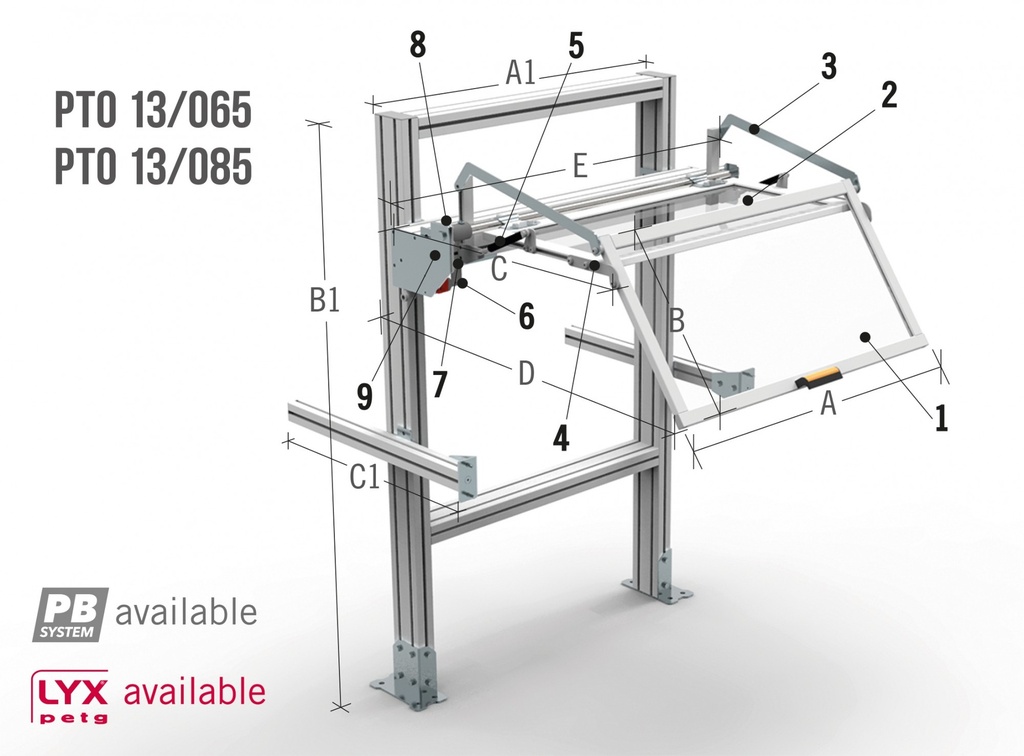

- Bouclier avant - en matière plastique résistante aux chocs et à l’huile
- Bouclier supérieur – en matière plastique résistante aux chocs et à l’huile
- Bras de support du bouclier
- Étrier pour la rotation du bouclier avant
- Ensemble de ressort à gaz
- Boîtier principal du micro-interrupteur de sécurité – rotation à 90° – n. 2 contacts NF
- Profil de support, complet avec étriers
- Pinces pour la connexion du groupe de bouclier et de micro-interrupteur
- Base d’ancrage réglable
| CODE | A | B | C | D | E | KG. |
|---|---|---|---|---|---|---|
| PTO 13/065/080 | 650 | 450 | 620 | 870 | 1030 | 27 |
| PTO 13/065/120 | 650 | 450 | 620 | 870 | 1230 | 29 |
| PTO 13/085/080 | 850 | 450 | 620 | 870 | 1030 | 30 |
| PTO 13/085/120 | 850 | 450 | 620 | 870 | 1230 | 32 |
| PTO 13/065/S | 650 | 450 | 620 | 870 | - | - |
| PTO 13/085/S | 850 | 450 | 620 | 870 | - | - |
