Protecteur Tour PAT01/150
Le dispositif de sécurité d’enroulement pour les barres d’avancement du tour est composé de deux unités de rouleaux auto-enroulables, avec un filetage résistant à la déchirure et à l’huile. Conçu pour protéger l’opérateur de l’avancement des barres de la machine.
Protège l’opérateur du contact direct avec les pièces mobiles et évite la possibilité d'accrochage » des vêtements de travail. Fabriqué à partir de deux unités à fixer aux deux extrémités du chariot longitudinal, équipé d’un rouleau auto-coulissant particulier, actionné de l’intérieur par de multiples ressorts. Le ruban de protection est fabriqué en matériau textile étalé et résiste aux liquides de refroidissement et aux abrasions. Chaque unité est spécialement conçue pour son côté du chariot et est équipée d’étriers d’ancrage appropriés. Pendant le mouvement du chariot longitudinal, les deux unités s’auto-roulent et se déroulent, en « séparant » constamment la vis mère du tour et les barres qui avancent.

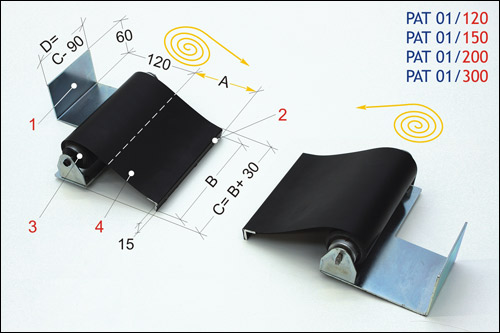

- Étriers d’ancrage angulaires côté base – en acier embouti
- Étriers d’ancrage angulaires côté carrosserie – en aluminium
- Rouleau autoglissant – en acier et aluminium
- Ruban de protection – en fil technique TEMAT 202
| CODE | A | B | Kg |
|---|---|---|---|
| PAT 01/120 | 1200 | 150 | 1,6 |
| PAT 01/150 | 1500 | 200 | 2,2 |
| PAT 01/200 | 2000 | 200 | 3,0 |
| PAT 01/300 | 3000 | 250 | 5,0 |
| PAT 01/400 | 4000 | 300 | |
| PAT 01/500 | 5000 | 350 | |
| PAT 01/600 | 6000 | 400 | |
| PAT 01/S | - | - |
