Protecteur Perceuse PTR40/320
Protecteur de sécurité pour perceuses/fraiseuses Bouclier Ø 300 H. 200 mm. - avec micro-interrupteur de sécurité
Protège l'opérateur du contact frontal direct avec les pièces rotatives de la broche et des projections de copeaux et de liquide de refroidissement lubrifiant.
La structure se compose d'un bras hexagonal à grande excursion et de brides de réglage spéciales agissant sur ce bras et sur le bâti porteur des écrans. L'écran présente une conception verticale exclusive.
Système d’ouverture « à pression » de 60 à 60 degrés.
Cette nouvelle configuration permet de dégager complètement la partie avant de la zone de travail pour le changement de pièce ou d'outil. Le blindage arrière, en plaque d'aluminium, empêche l'accès à la zone dangereuse par l'arrière à toute personne non autorisée.
Le micro-interrupteur de sécurité est intégré à la charnière spéciale qui supporte le blindage.

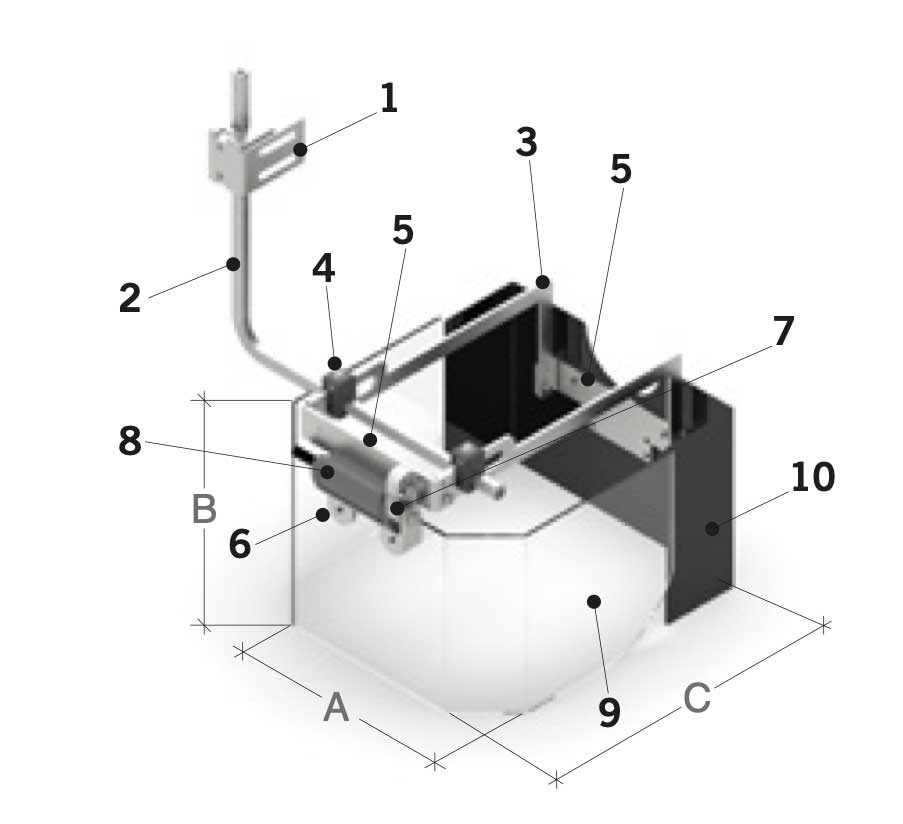

- Étrier d'ancrage – en acier embouti
- Bras de support – en acier hexagonal
- bras de cadre de bouclier
- pinces de fixation et de réglage du bouclier
- Plaques de support du micro-interrupteur et blindage arrière
- Plaque de support du micro-interrupteur et blindage avant en plastique
- système d'ouverture par pression du bouclier avant
- Charnière d'ouverture du blindage avec micro-interrupteur intégré – 2 contacts NC
- Écran semi-octogonal – en polycarbonate
- Protection arrière en tôle d'aluminium
| CODE | A | B | C | Kg |
|---|---|---|---|---|
| PTR 40/320 | 300 | 200 | 334 | 4,2 |
| PTR 40/S | / | / | / | / |
