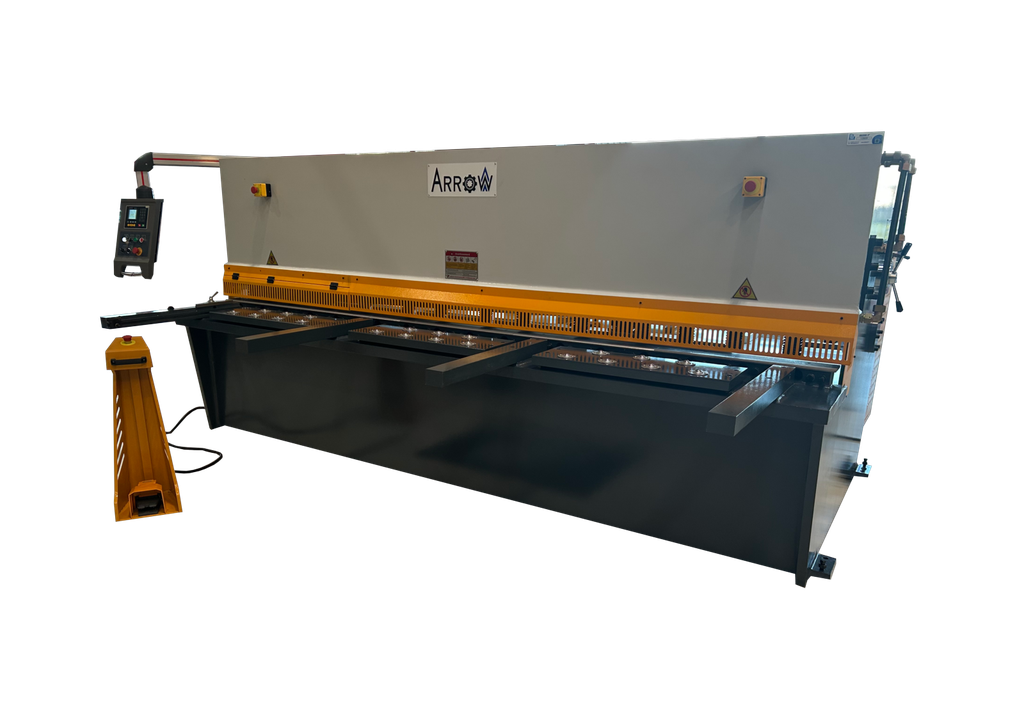

Cisaille neuve ARROW modèle C3200x6 - 14837
Cisaille neuve ARROW modèle C3200x6
Mouvement pendulaire hydraulique (oscillant) avec angle de coupe de 1°30’
Positionneur numérique Eastun type E21
Longueur de coupe 3200mm
Epaisseur de coupe acier 6mm
Epaisseur de coupe inox 3mm
Col de cygne de 140mm
Cadence 14 cps/min
Butée arrière motorisée avec une course de 800mm montée sur vis à billes
13 serres tôles hydraulique
Eclairage de la zone de coupe avec fil tendu
Support tôle fine pneumatique
Moteur 7,5Kw
Protection de la zone arrière par barrière immatérielles
Alimentation 380V triphasé - 50Hz
Dimensions 3840 x 1610 x 1650mm
Poids 6800kg
Cisaille hydraulique oscillante ARROW Type C3200x6 :
Cette machine très polyvalente se caractérise par :
- Le bâti et le tablier supérieur de type caisson fermé assurent une excellente rigidité et garantissent un jeu constant sur toute la longueur de coupe.
- La conception mécanosoudée, calculée et surdimensionnée, est conçue pour résister aux contraintes et aux surcharges liées aux efforts de cisaillage.
- La lame inférieure est réglable afin d’obtenir un alignement parfait avec la lame supérieure (retournable 2 fois).
- Le pivotement du porte-lame s’effectue sur des bagues excentrées permettant d’ajuster le jeu entre les lames en fonction des épaisseurs à couper.
- Le réglage du jeu entre lames est manuel, via un levier situé sur le côté de la machine.
- La table avant est équipée de billes afin de faciliter la manutention des tôles.
- Les bras avant sont équipés d’une règle d’équerrage, de réglettes et d’un taquet pour le positionnement latéral gauche.
- Un rapporteur d’angle intégré.
- Pupitre de commande type Eastun E21 pour le positionnement de la butée arrière.
- Butée arrière d’une course de 600 mm, escamotable et montée sur vis à billes.
- Serre-tôles avec pression appliquée proportionnellement à l’épaisseur du matériau.
- Protection arrière par barrières immatérielles permettant un accès aisé aux pièces coupées.
- Éclairage de la zone de coupe.
Caractéristiques techniques
| Commande numérique | Eastun E21 |
| Type de coupe | Oscillante |
| Longueur de cisaillage (mm) | 3200 |
| Épaisseur de cisaillage acier (45 kg/mm²) (mm) | 6 |
| Épaisseur de cisaillage inox (70 kg/mm²) (mm) | 4 |
| Cadence (coupes/min) | 14 |
| Réglage du jeu entre lames | Manuel |
| Puissance moteur principal (kW) | 7,5 |
| Moteur de butée arrière (kW) | 0,55 |
| Nombre de serre-tôles | 13 |
| Support tôle fine | En option |
| Alimentation électrique | 380 V triphasé – 50 Hz |
| Dimensions (L × l × h) (mm) | 3900 × 1680 × 1750 |
| Poids (kg) | 5900 |
