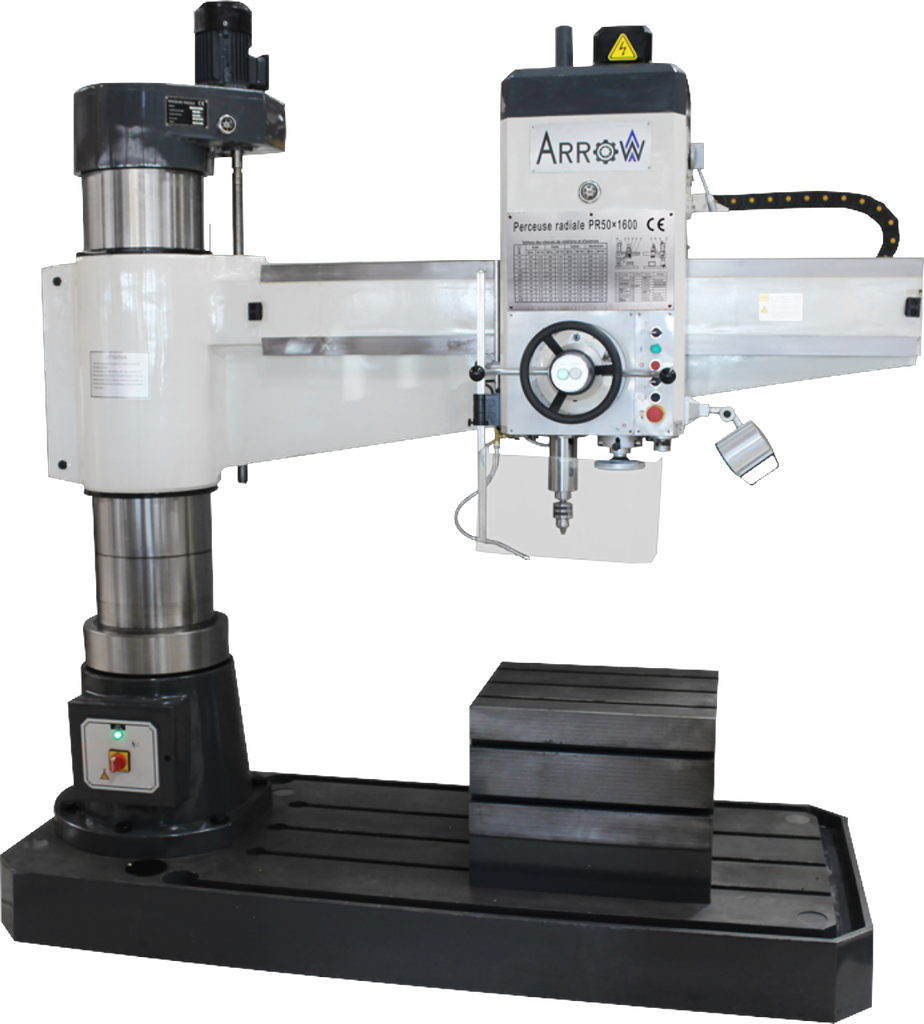

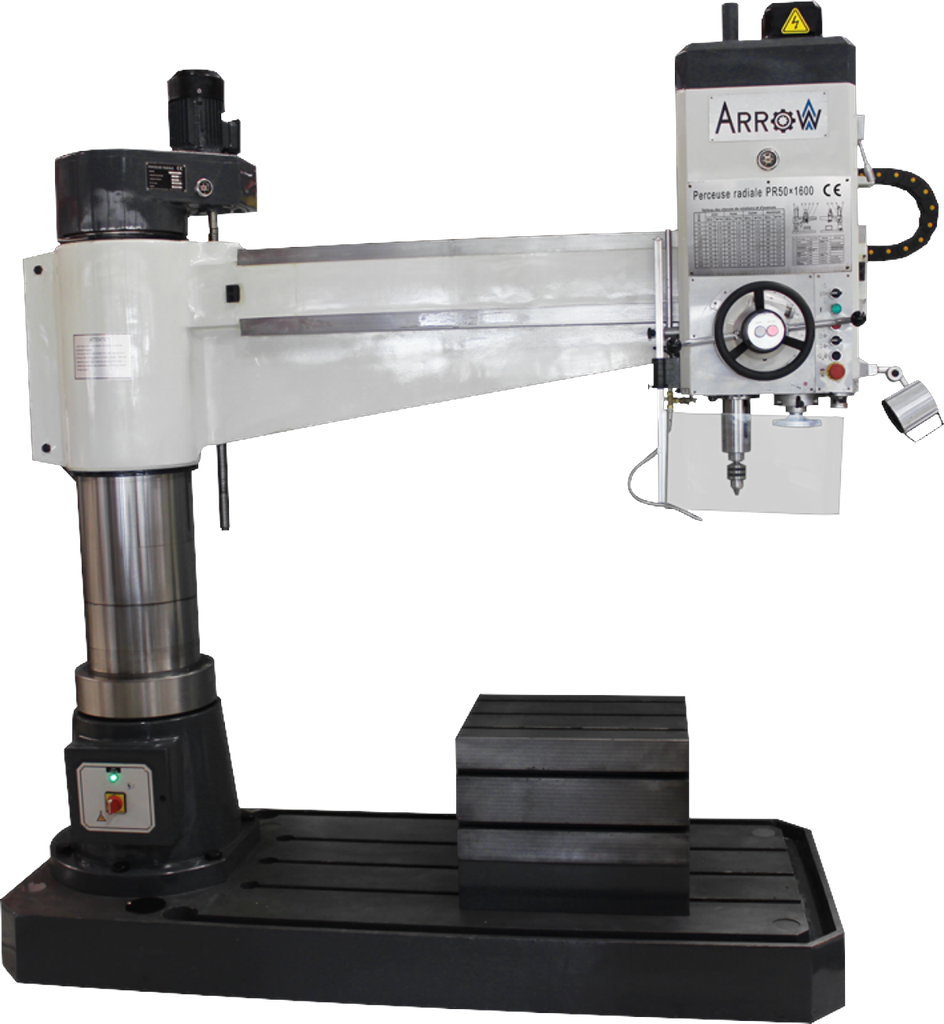

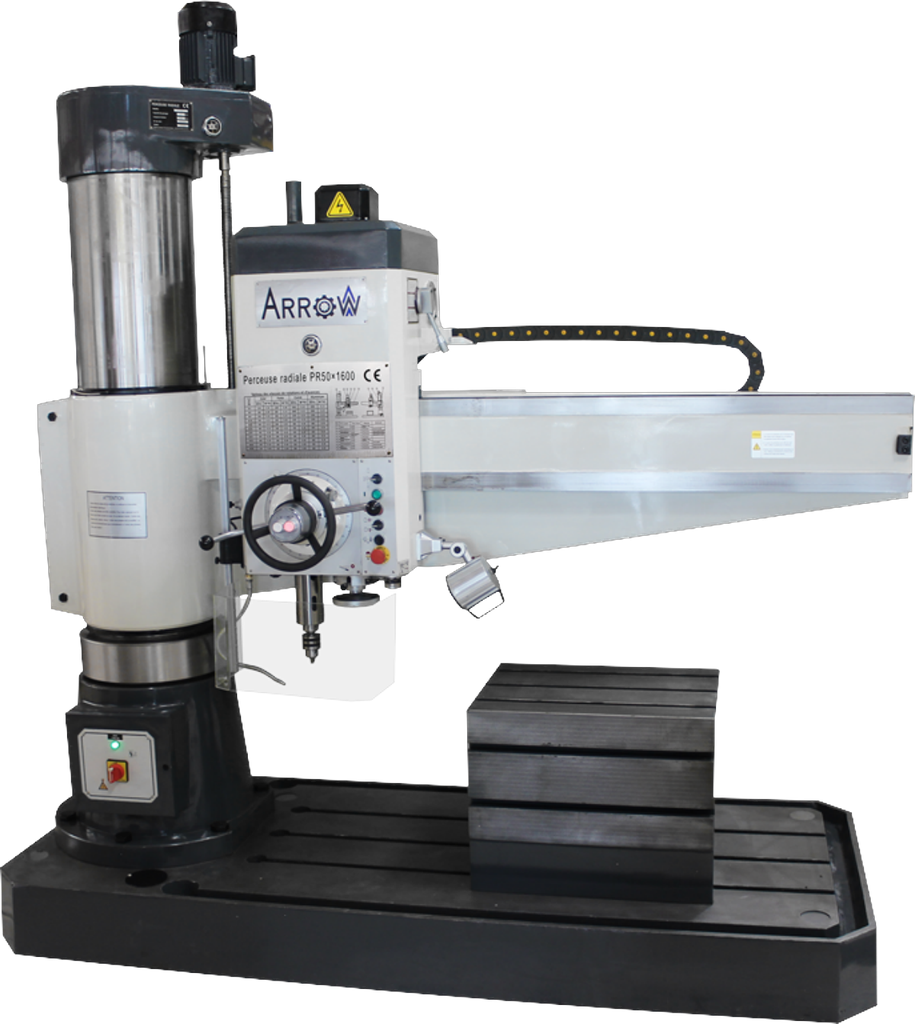

Perceuse radiale ARROW PR50x1600
Machine la plus répandue grâce à sa capacité et rayon de perçage qui conviennent pour les ateliers de mécanique générale, moulistes, services de réparations... Cette perceuse est extrêmement pratique et simple d’utilisation grâce à la commande centralisée des boutons électriques, verrouillage hydraulique de la rotation et de la translation du chariot (simultané ou indépendant) et de sélection des vitesses.
Documents
Perceuse radiale ARROW Type PR50 x 1600 :
Machine la plus répandue grâce à sa capacité et rayon de perçage qui conviennent pour les ateliers de mécanique générale, moulistes, services de réparations... Cette perceuse est extrêmement pratique et simple d’utilisation grâce à la commande centralisée des boutons électriques, verrouillage hydraulique de la rotation et de la translation du chariot (simultané ou indépendant) et de sélection des vitesses.
Cette machine est caractérisée par :

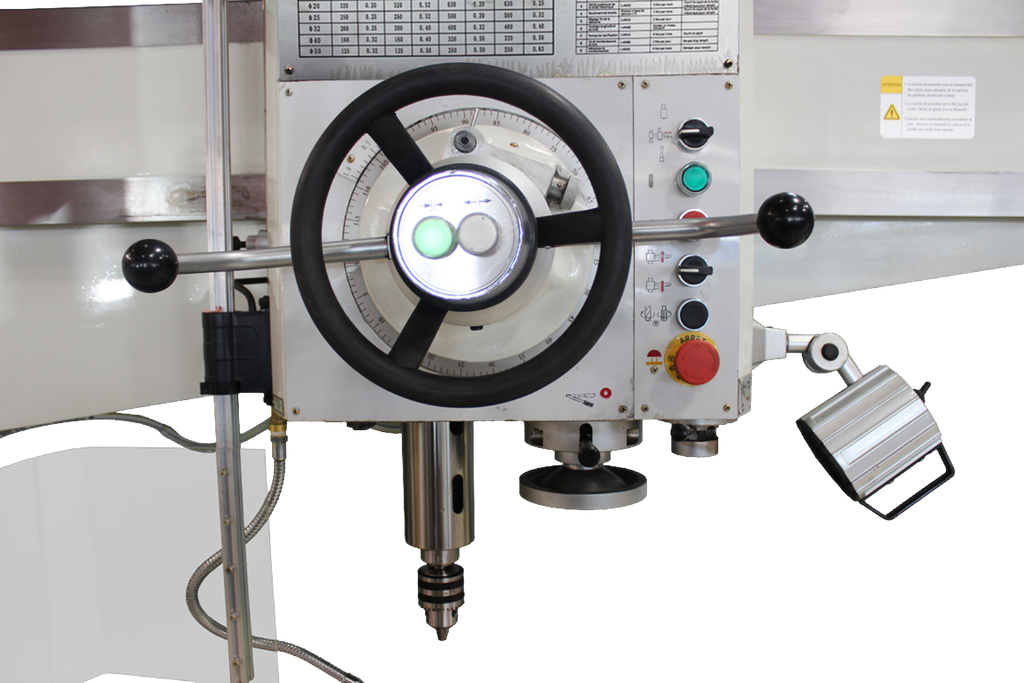

- Pupitre de commande centralisé

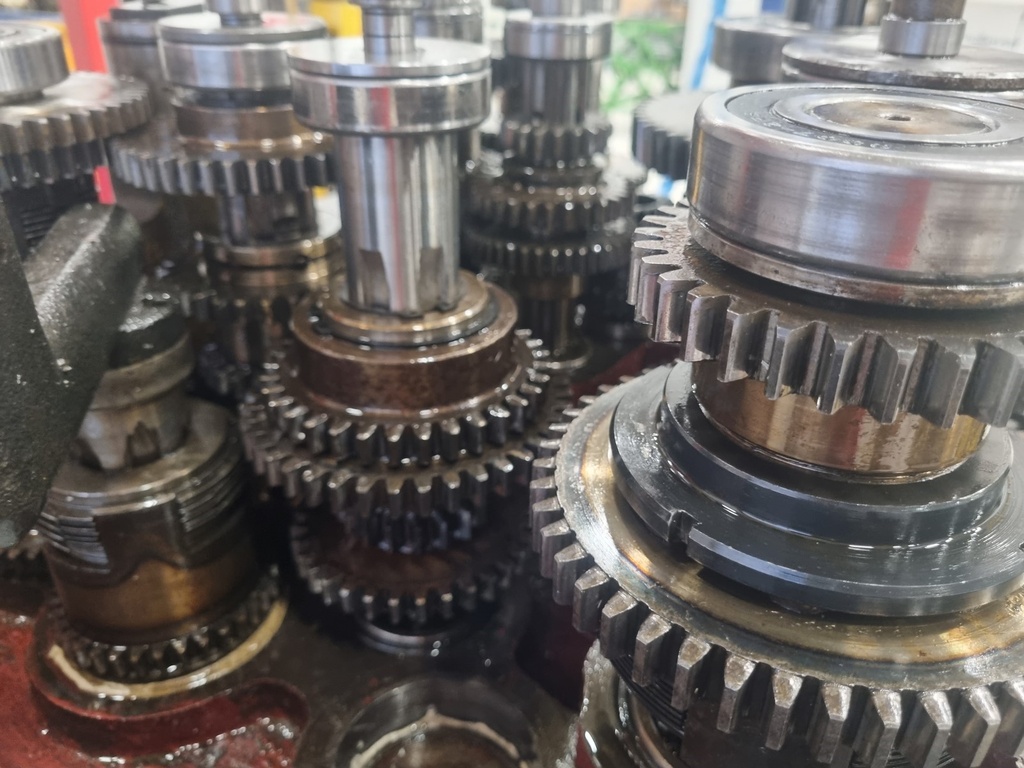

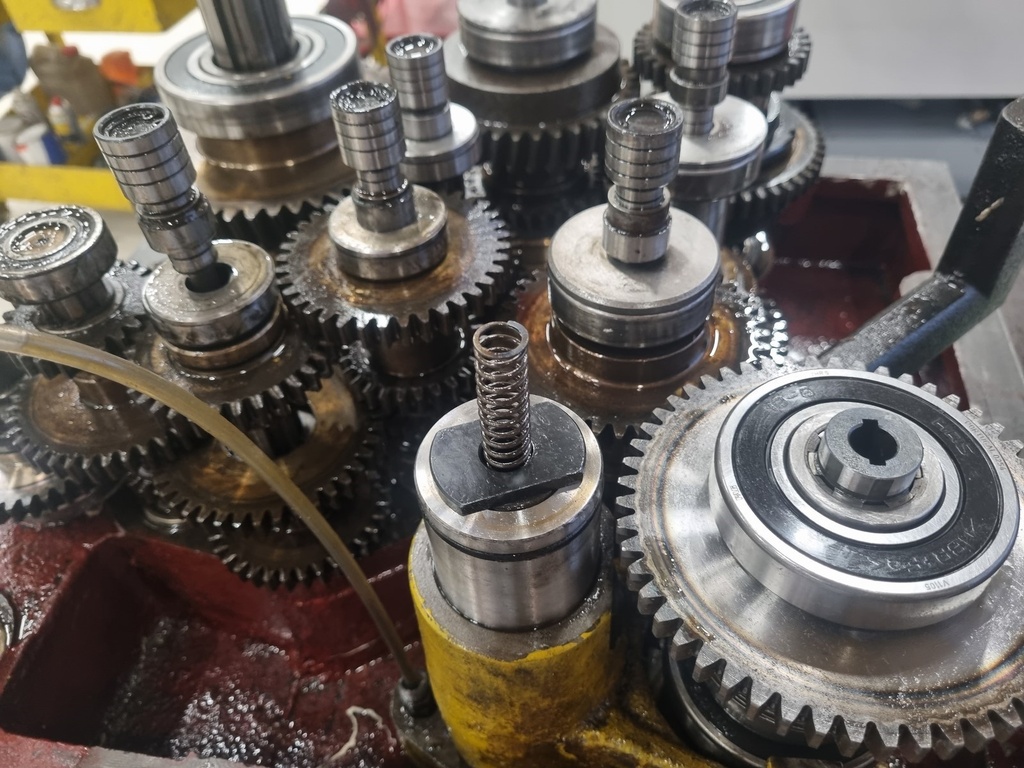

- Boitier sélection des gammes de vitesse
- Chaîne porte-cable

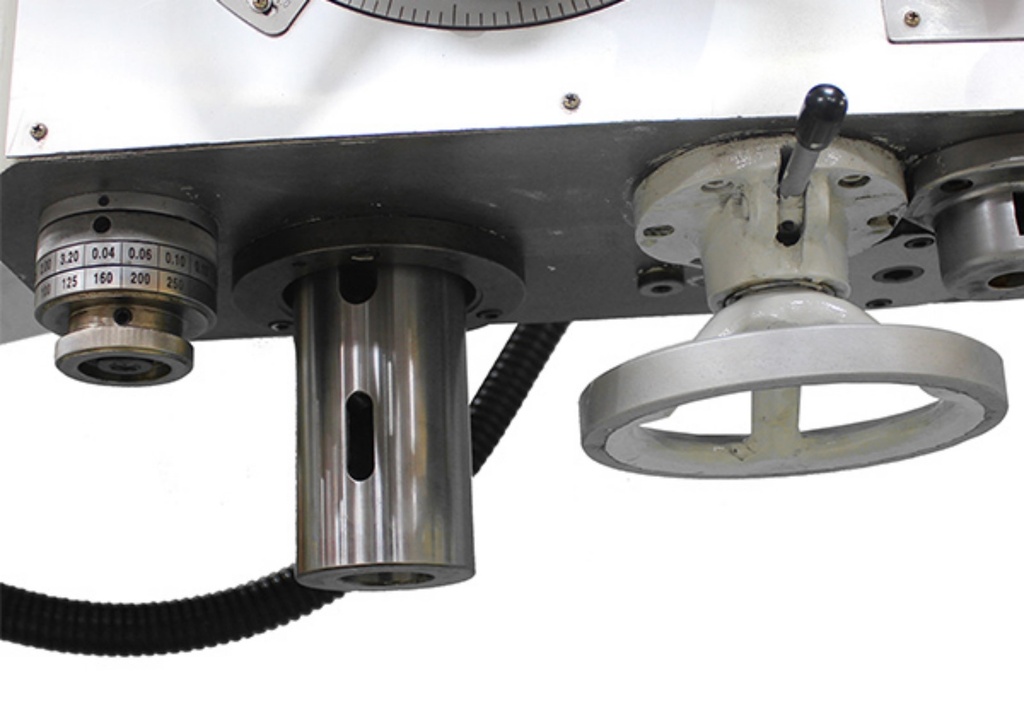

- Cabestan de descente du fourreau
- Commande de verrouillage hydraulique des axes
- Colonne de grande rigidité
- Glissière de guidage trempées et rectifiées

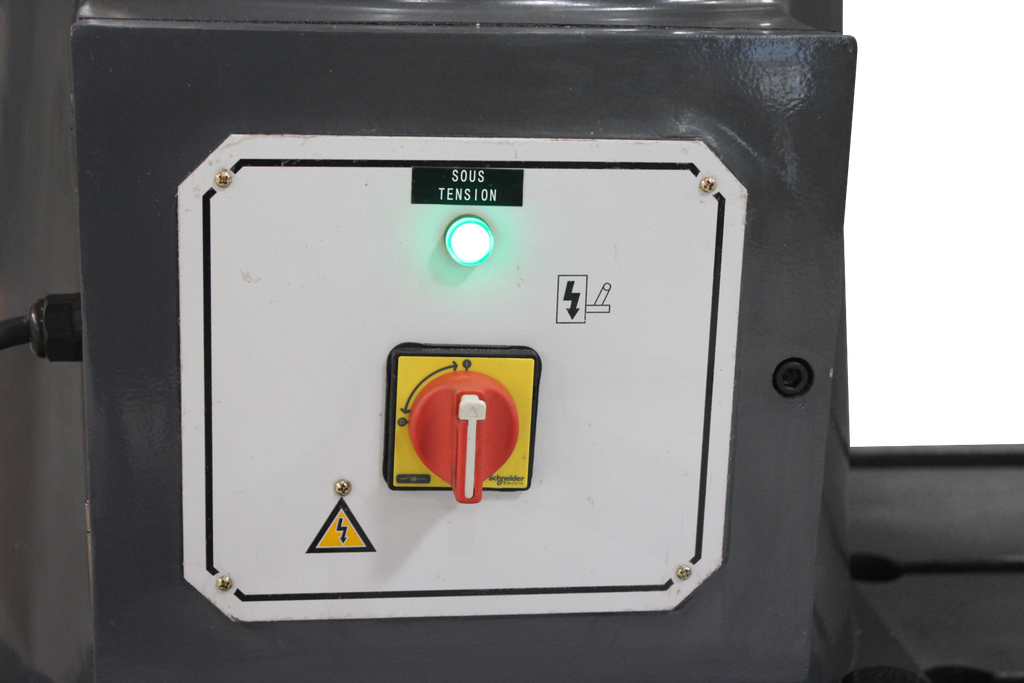

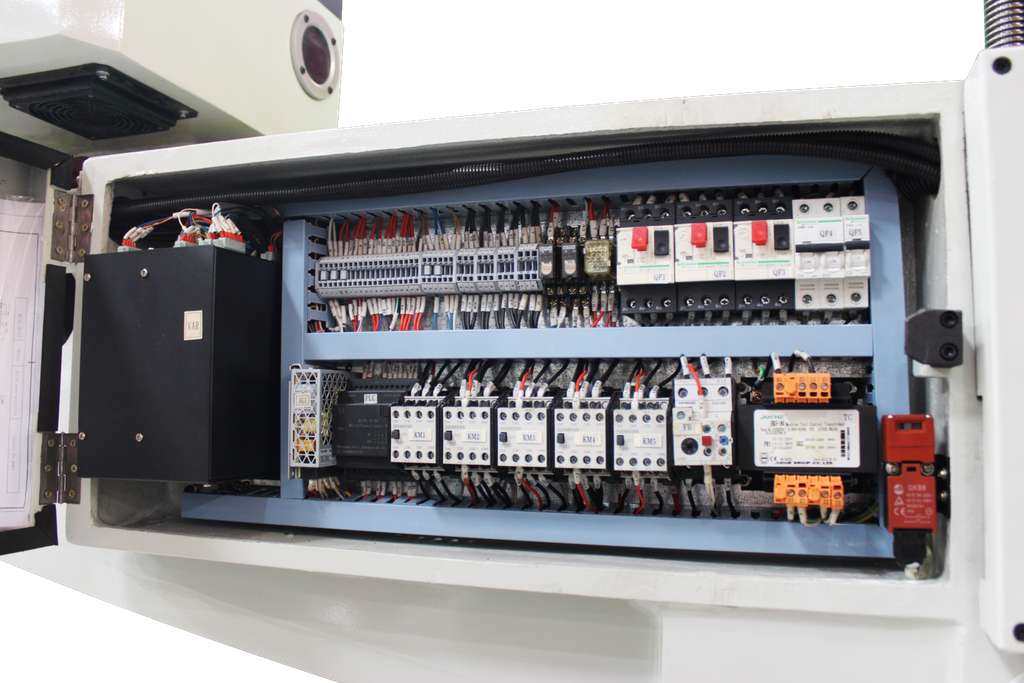

- Sectionneur
| Cône de broche | CM5 |
| Capacité de perçage acier (mm) | 50 |
| Capacité de taraudage acier (M) | M36 |
| Course horizontale du chariot (mm) | 1250 |
| Course verticale de la colonne (mm) | 900 |
| Course verticale de la broche (mm) | 315 |
| Distance broche / colonne (mm) | 350 à 1600 |
| Distance nez de broche / table (mm) | 320 à 1220 |
| Diamètre de la colonne (mm) | 350 |
| Vitesse de rotation de broche (tr/min) | 25 à 2000 (16 vitesses) |
| Moteur de broche (kW / V-Hz) | 4 / 400-50 |
| Dimension de la table (mm) | 750 x 980 |
| Dimension du dé (mm) | 630 x 490 x 500 |
| Rainures de la table (nb x larg x écartement) (mm) | 3 x 26 x 200 |
| Rainure du dé (nb x larg x écartement) (mm) | 3 x 22 x 150 |
| Dimension de la machine (mm) | 2677 x 1120 x 2615 |
| Poids (kg) | 3510 |

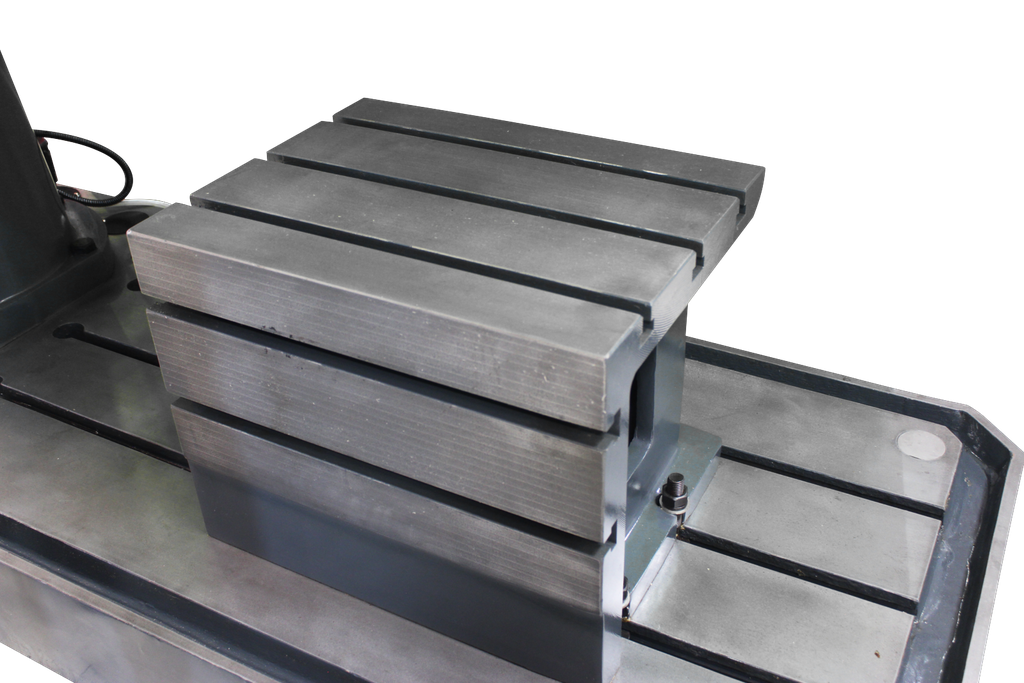

| Dé rainuré | En standard |

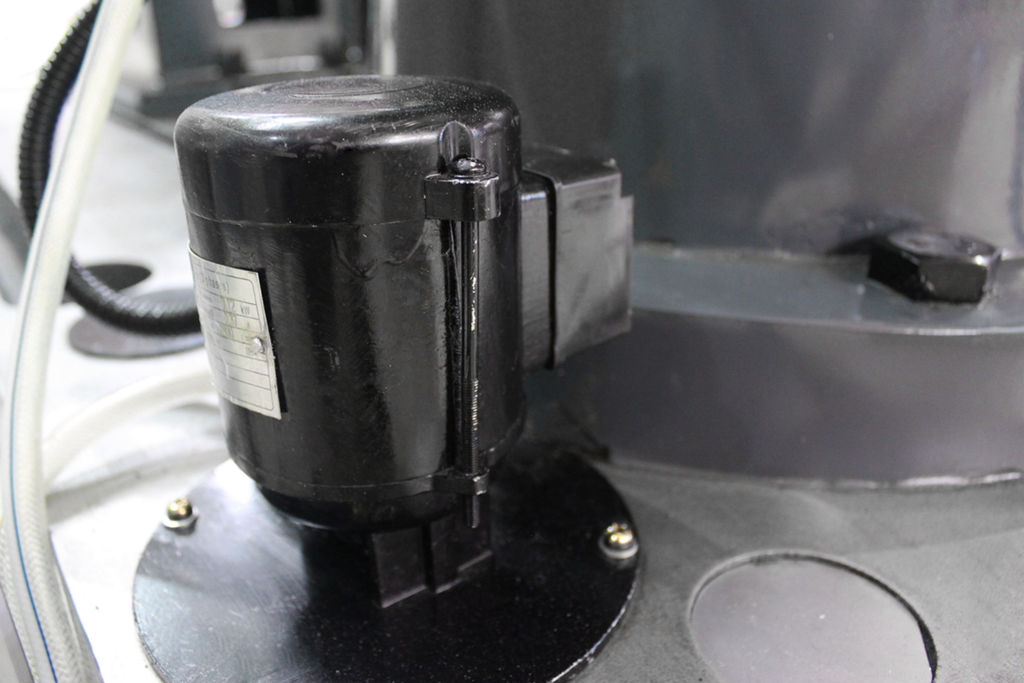

| Pompe d’arrosage | En standard |
| Lampe de travail basse tension | En standard |

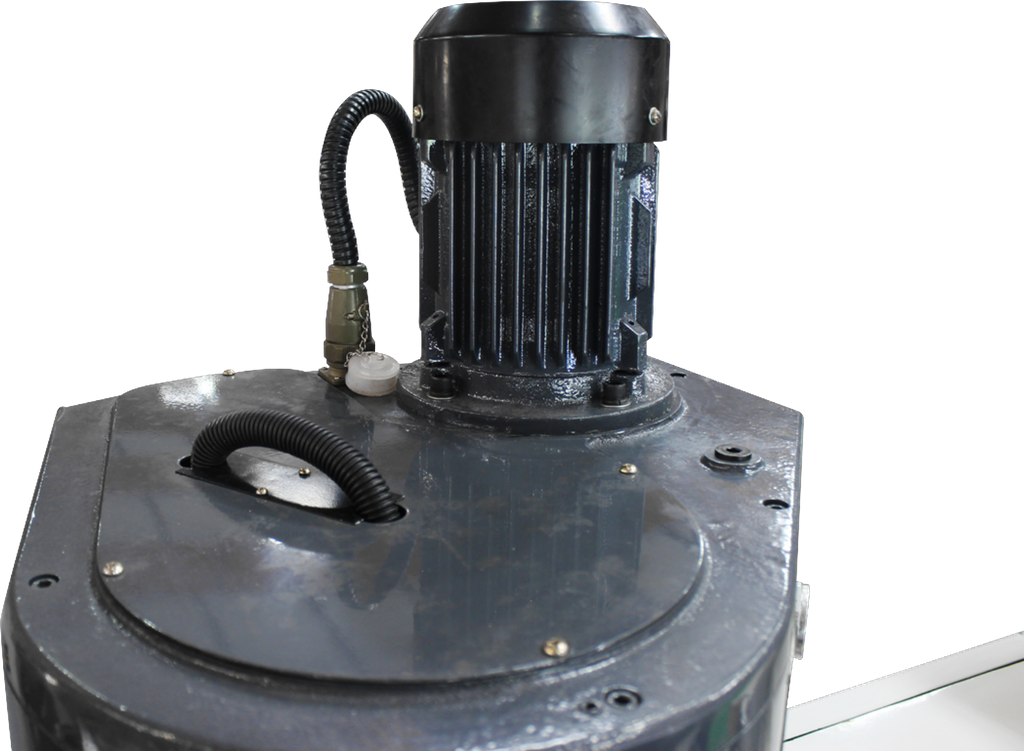

| Montée/baisse du bras électrique | En standard |
| Bâti support en fonte | En standard |
| Manuel d’utilisation | En standard |
| Certificat de conformité CE | En standard |
| Table de travail rainurée | En standard |
| Verrouillage hydraulique des axes | En standard |
| Étau de perçage | En option |
| Mandrin de perçage | En option |
| Boîte de forets HSS de 1 à 13mm | En option |
| Boîte de forets + tarauds M3 à M12 | En option |
