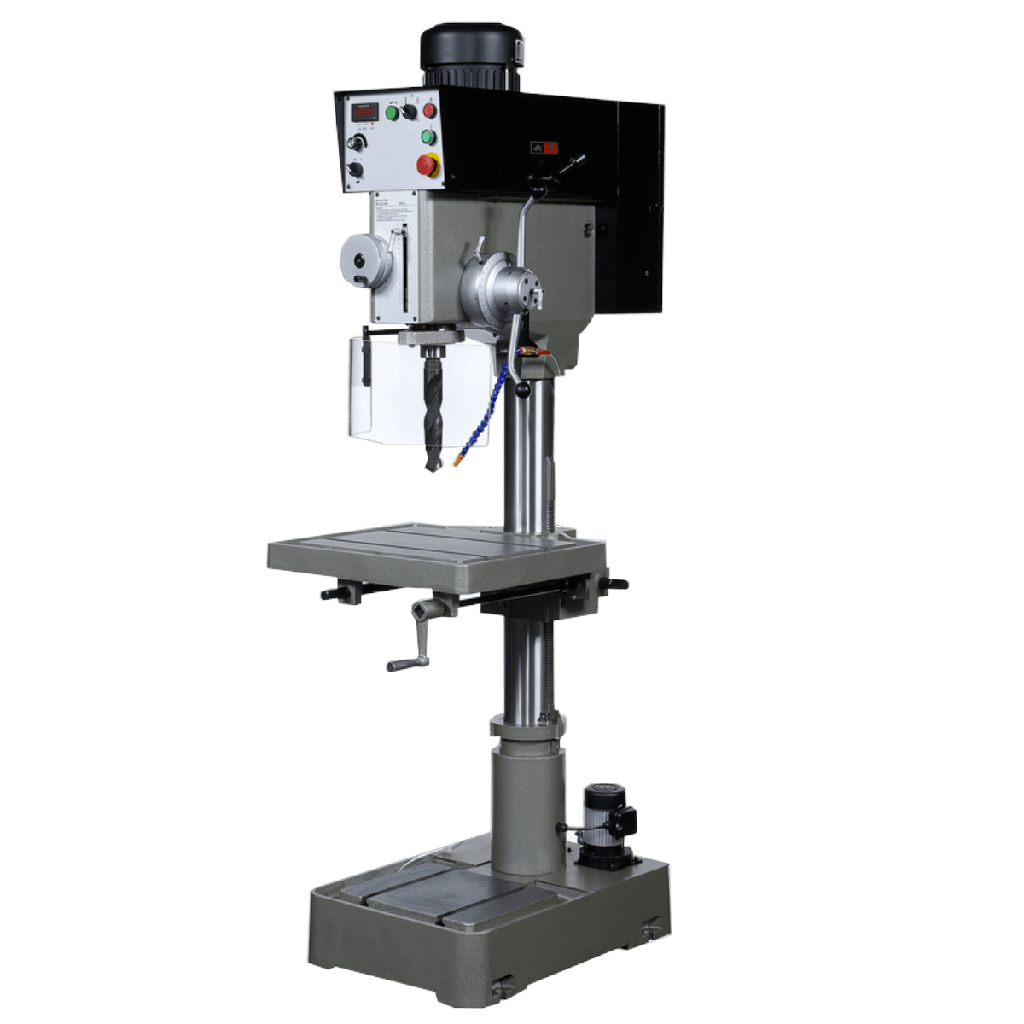

Perceuse à colonne avec descente automatique ARROW Type P40AV :
Grâce à sa capacité de perçage jusqu’à 40mm acier et de taraudage M24, cette machine de production à descente automatique saura répondre à toutes vos demandes : perçages lourds, travaux de précision, utilisation intensive, ...
Cette machine se caractérise par :

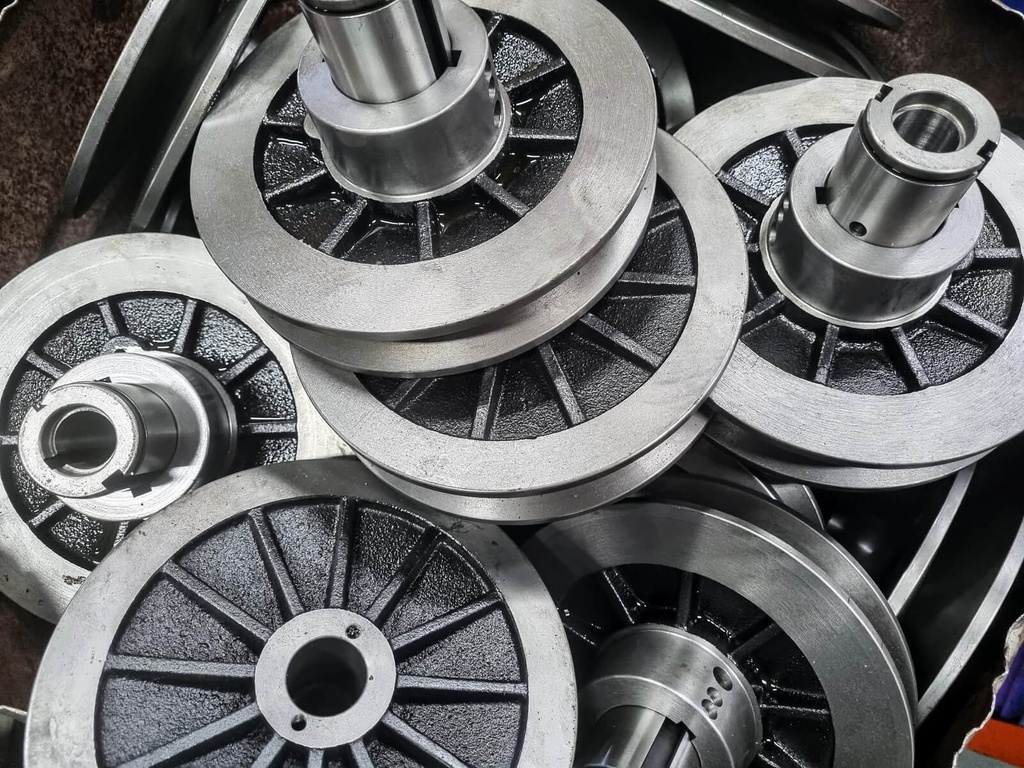

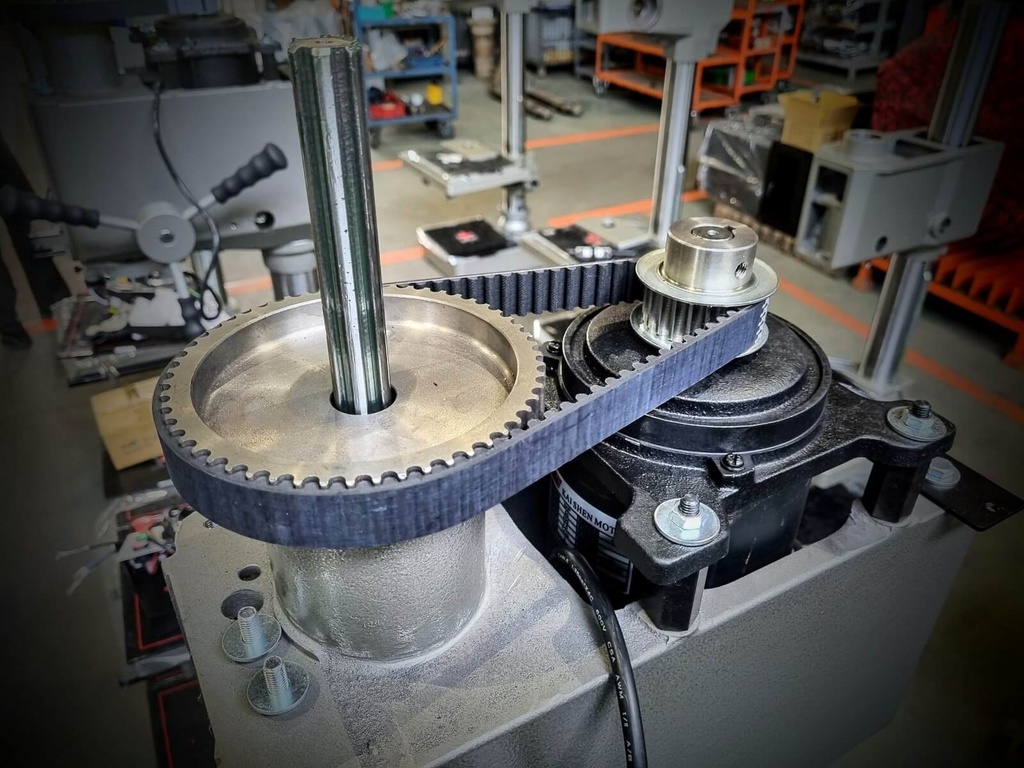

- Une transmission par courroie crantée entre la sortie du moteur et la broche.

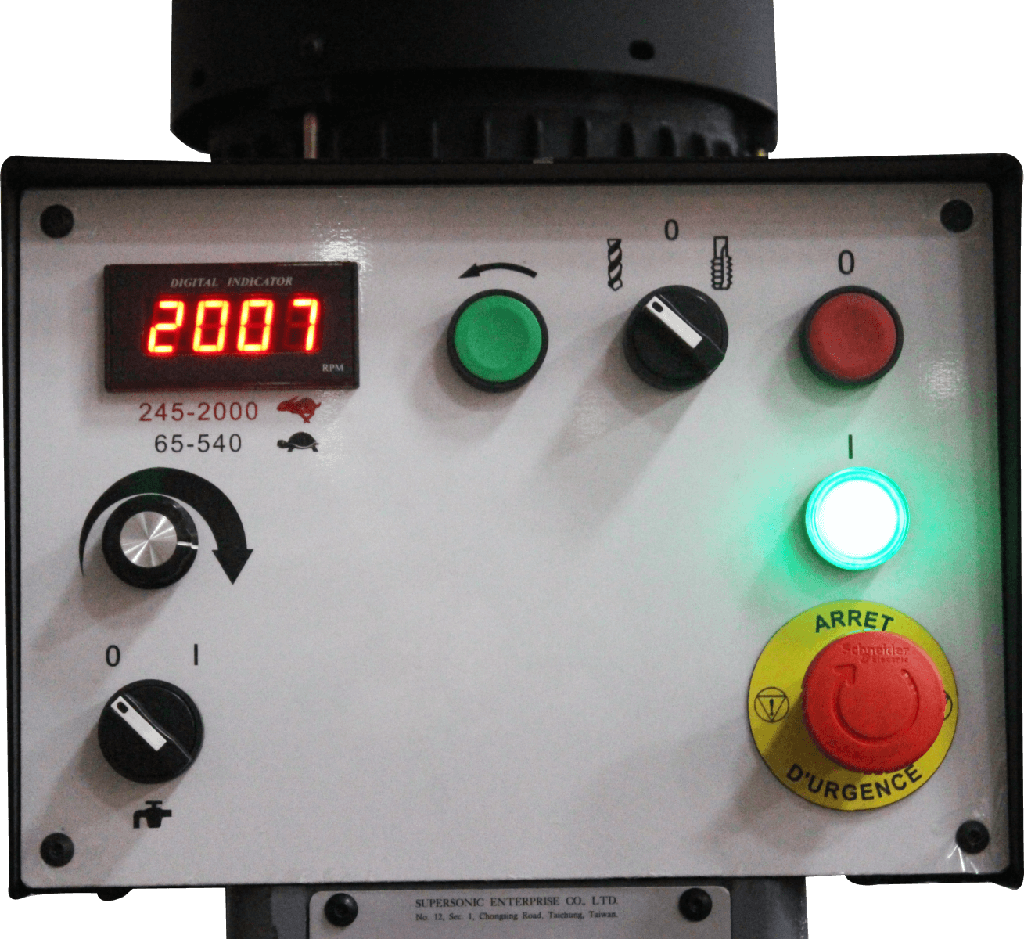

- Un variateur éléctronique avec potentiomètre de réglage de la vitesse de rotation de la broche.
- Un afficheur numérique pour une lecture rapide de la vitesse instantanée de la vitesse de broche

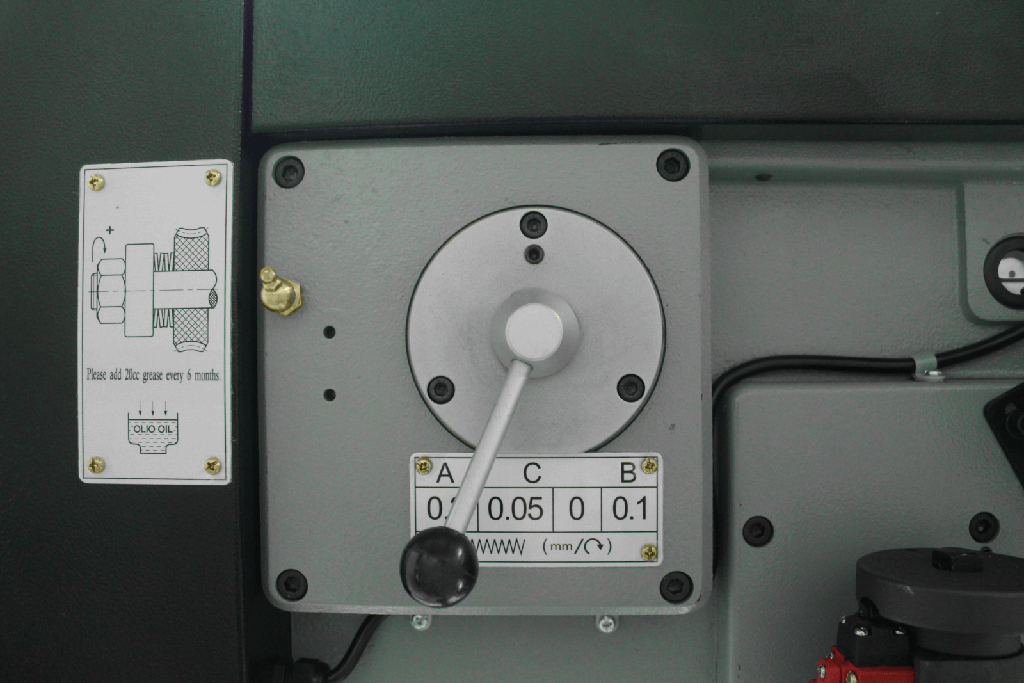

- 3 vitesses d'avances pour la descente automatique (0,2 / 0,1 et 0,05mm/tr)

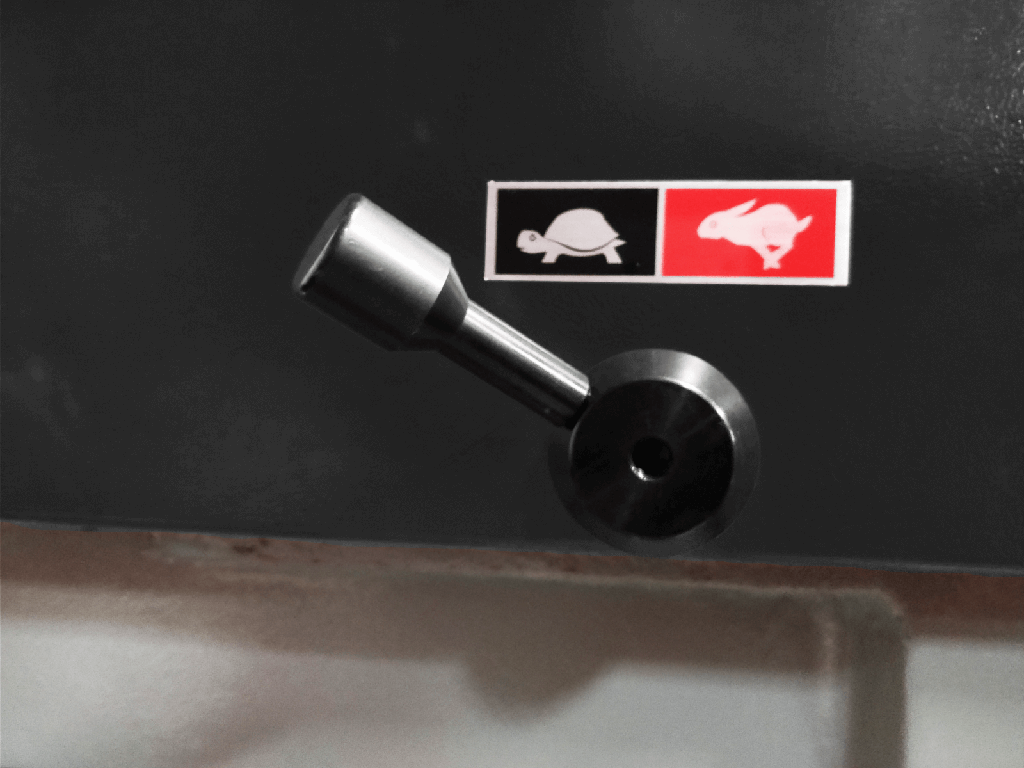

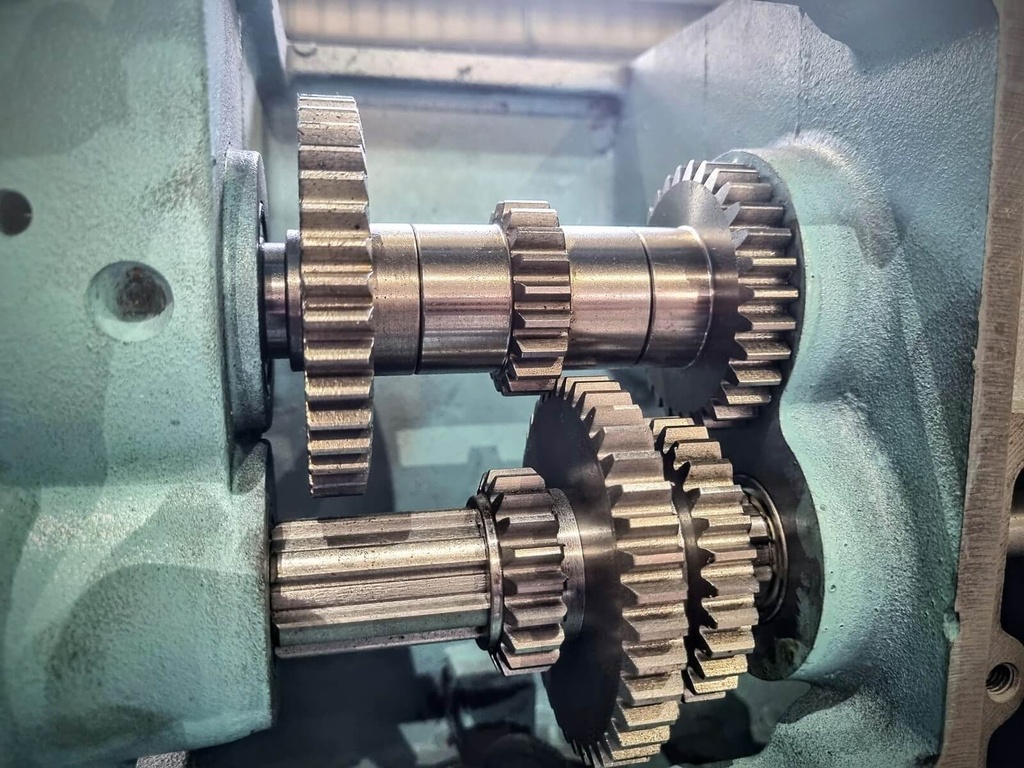

- 2 gammes de vitesses, selectionnable grâce au levier sur le côté de la tête, pour une bonne répartition du couple

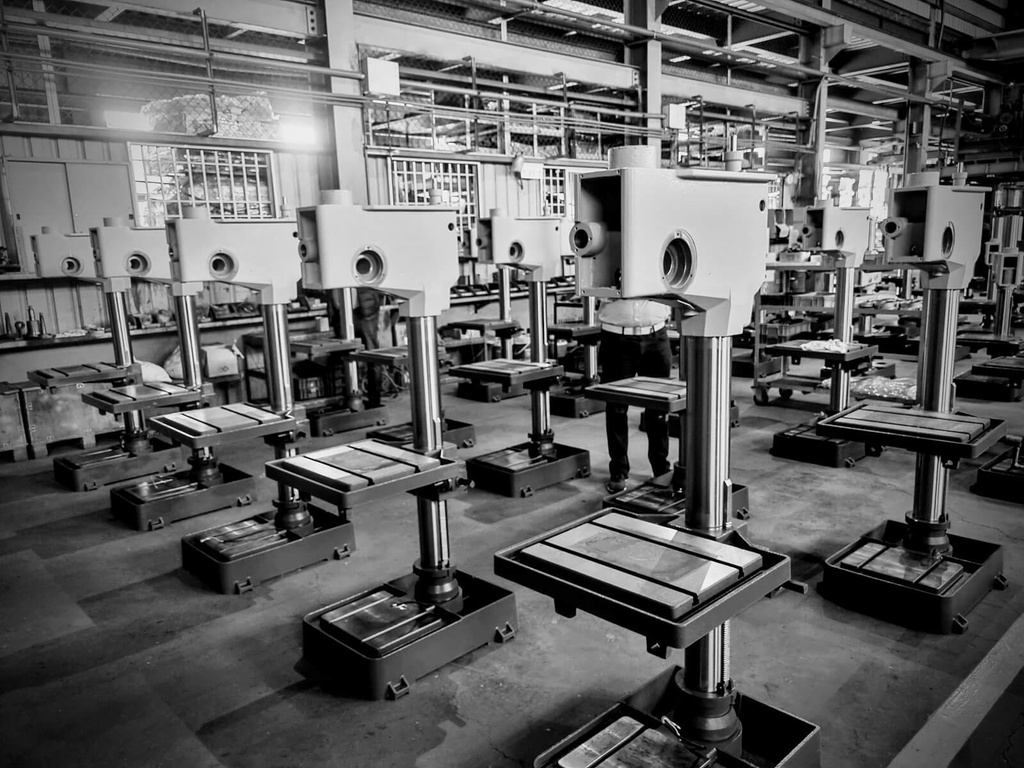

- Une construction mécanique lourde et bien dimensionnée avec un bâti, le tête de percage et le socle en fonte aciérée. la colonne supportant la tête est elle en acier
- Une broche de perçage montée sur des roulements a billes de précisions
- Une large table de travail rainurée et rectifiée, réglable en hauteur via une manette
- Un socle rainuré permettant le bridage de pièce volumineuses. Le socle fait également office de réservoir pour le luiquide de coupe

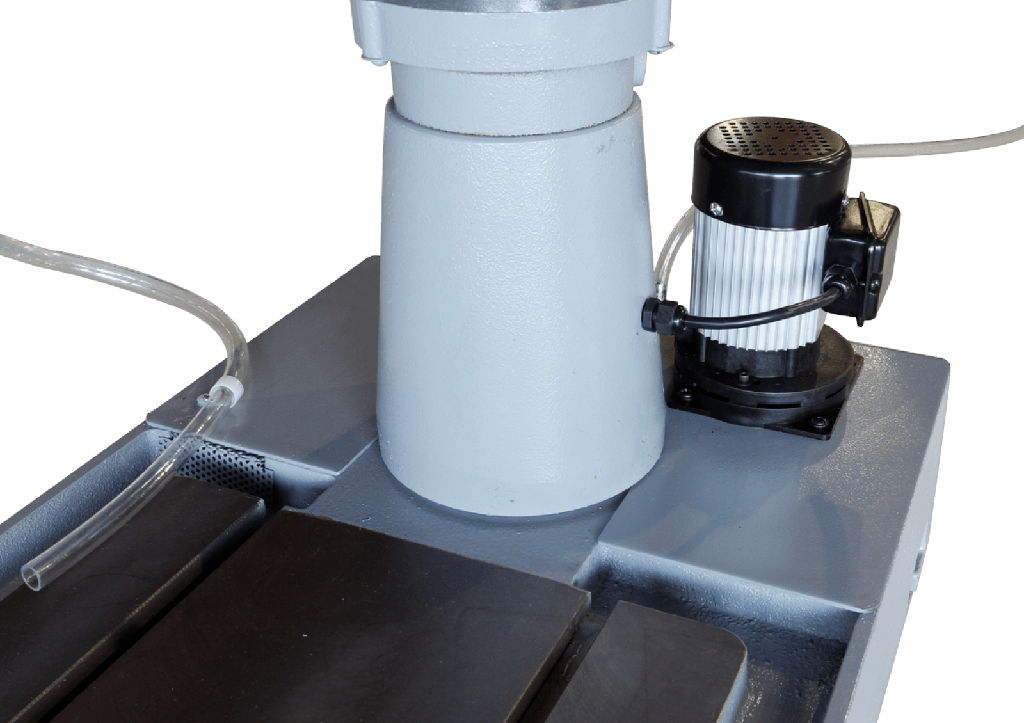

- Une pompe d'arrosage avec un flexible + buse orientable pour la lubrification lors des operations de percage.
- Un carter de protection mobile et asservi du mandrin percage.

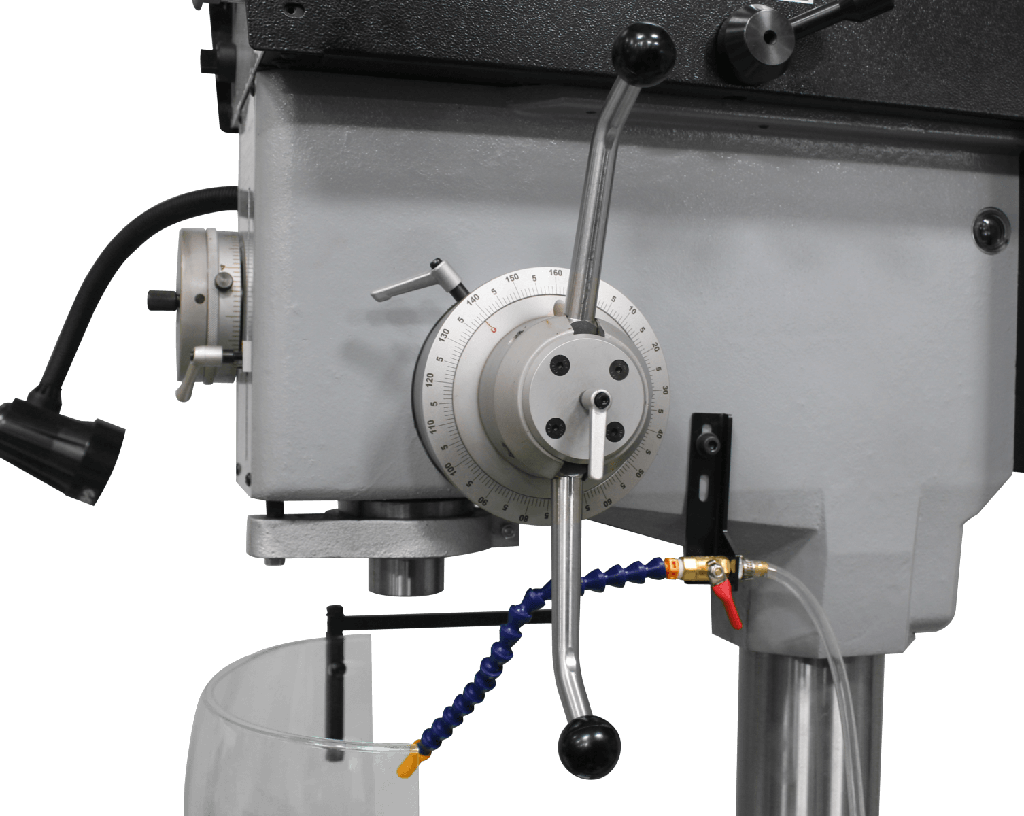

- Un dispositif de taraudage avec butée réglable et retour automatique
Caractéristiques techniques
| Cône de la broche | CM4 |
| Capacité de perçage (acier) (mm) | 40 |
| Capacité de taraudage (acier) | M24 |
| Diamètre du fourreau (mm) | 75 |
| Transmission | Courroie crantée |
| Course du fourreau de broche (mm) | 150 |
| Vitesse de broche (tr/min) | 65 à 2000 |
| Nombre de gammes de vitesses de broche | 2 |
| Moteur de broche (kW) | 1,5 |
| Vitesses d’avances (mm/tr) | 0,2 / 0,1 / 0,05 |
| Type de descente | Automatique |
| Dimension de la table (mm) | 560 x 470 |
| Rainures (larg. x écartement x nb.) (mm) | 16 x 186 x 2 |
| Diamètre de la colonne (mm) | 115 |
| Distance broche / colonne (mm) | 265 |
| Distance nez de broche / table (mm) | 605 |
| Alimentation électrique | 380V |
| Dimension de la base (mm) | 485 x 685 |
| Encombrement (L x l x H) (mm) | 960 x 680 x 1990 |
| Poids (kg) | 385 |
Équipements
| Étaux de perçage | En option |
| Mandrin de perçage auto-serrant | En option |
| Pompe d’arrosage | Standard |
| Variateur électronique de vitesse avec affichage | Standard |
| Éclairage | Standard |
| Butée de profondeur + inversion automatique pour taraudage | Standard |
| Deux gammes de vitesses (haute/basse) | Standard |
| Descente automatique | Standard |
| Table de travail tournante | Standard |
| Conformité CE | Standard |
| Boîte de forets HSS de 1 à 13mm | En option |
| Boîte de forets + tarauds M3 à M12 | En option |
