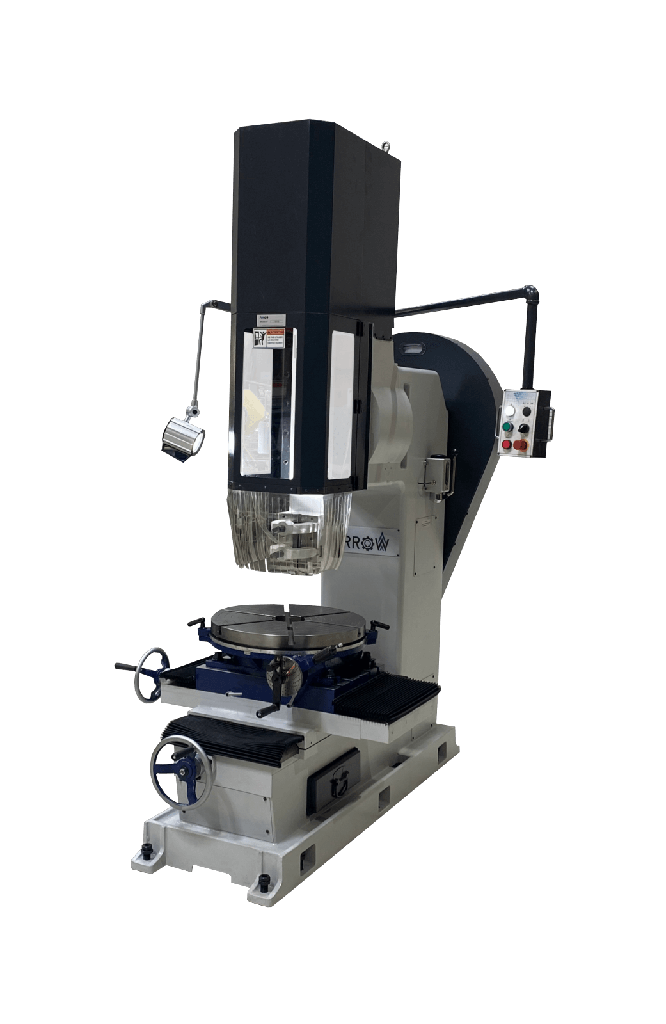

Mortaiseuse conventionnelle ARROW M350
Cette machine permet de réaliser rapidement et avec précision vos usinages, notamment grâce à son plateau rotatif. Largement dimensionnée et batie en fonte, elle garantit une très bonne stabilité.
Documents
Mortaiseuse conventionnelle ARROW Type M350 :
Cette machine permet de réaliser rapidement et avec précision vos usinages, notamment grâce à son plateau rotatif. Largement dimensionnée et batie en fonte, elle garantit une très bonne stabilité.
Caractéristiques techniques

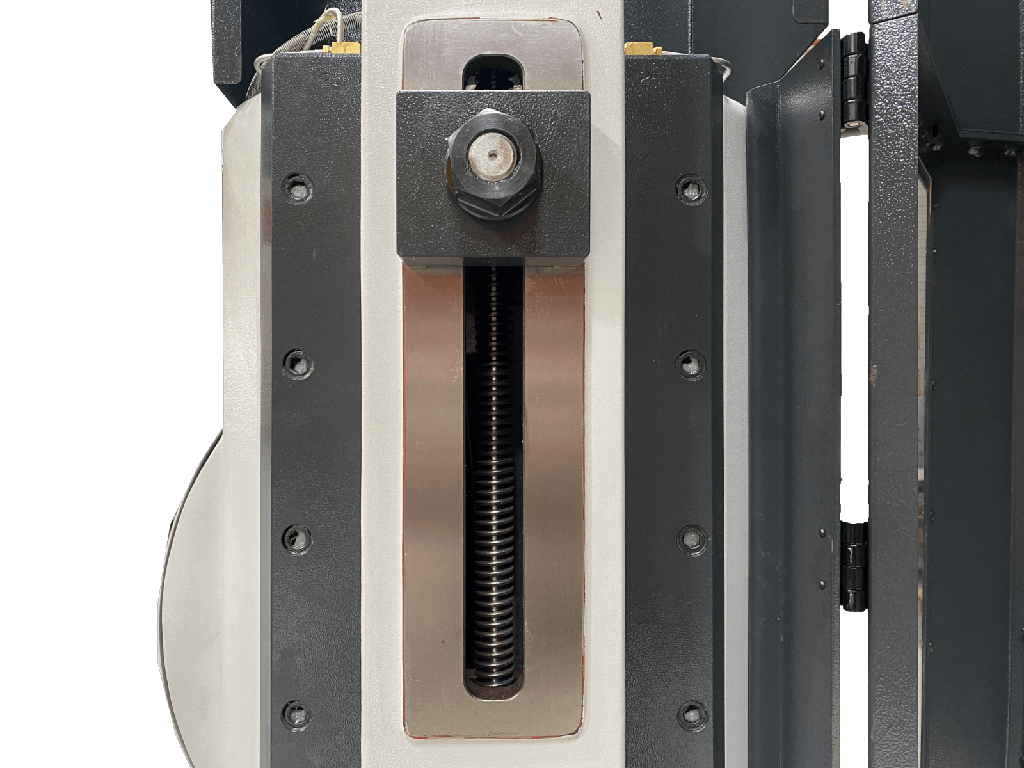

| Course réglable du bélier (mm) | 350 |

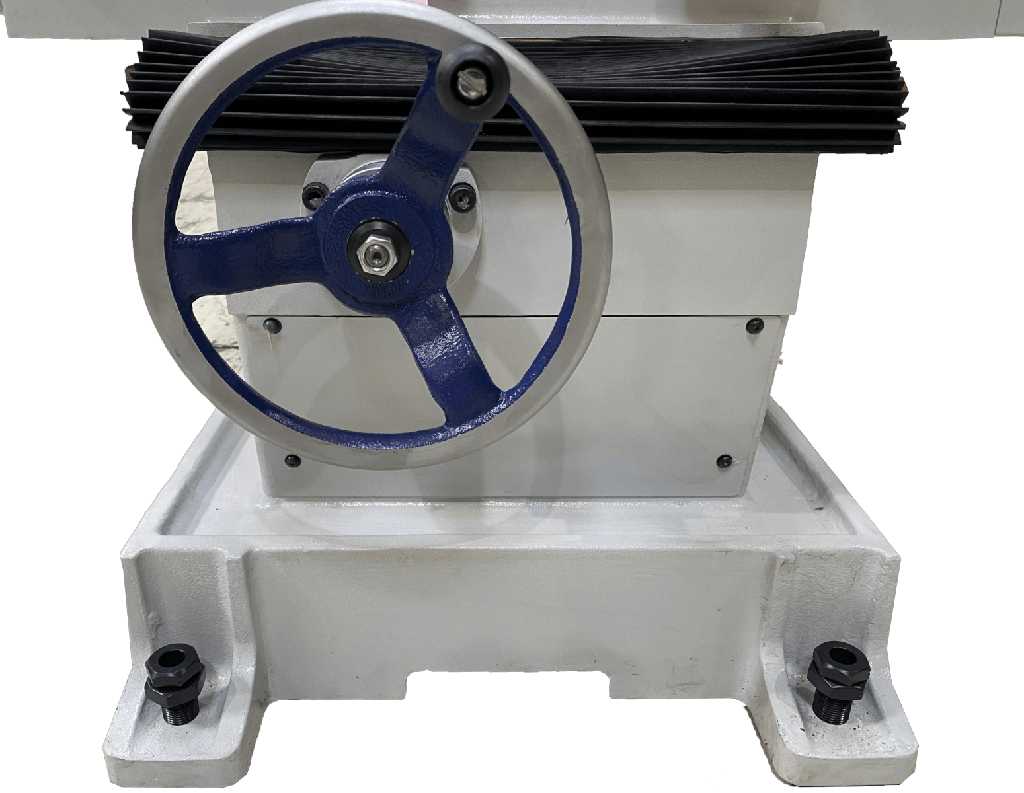

| Course longitudinale X (mm) | 460 |
| Course transversale Y (mm) | 460 |

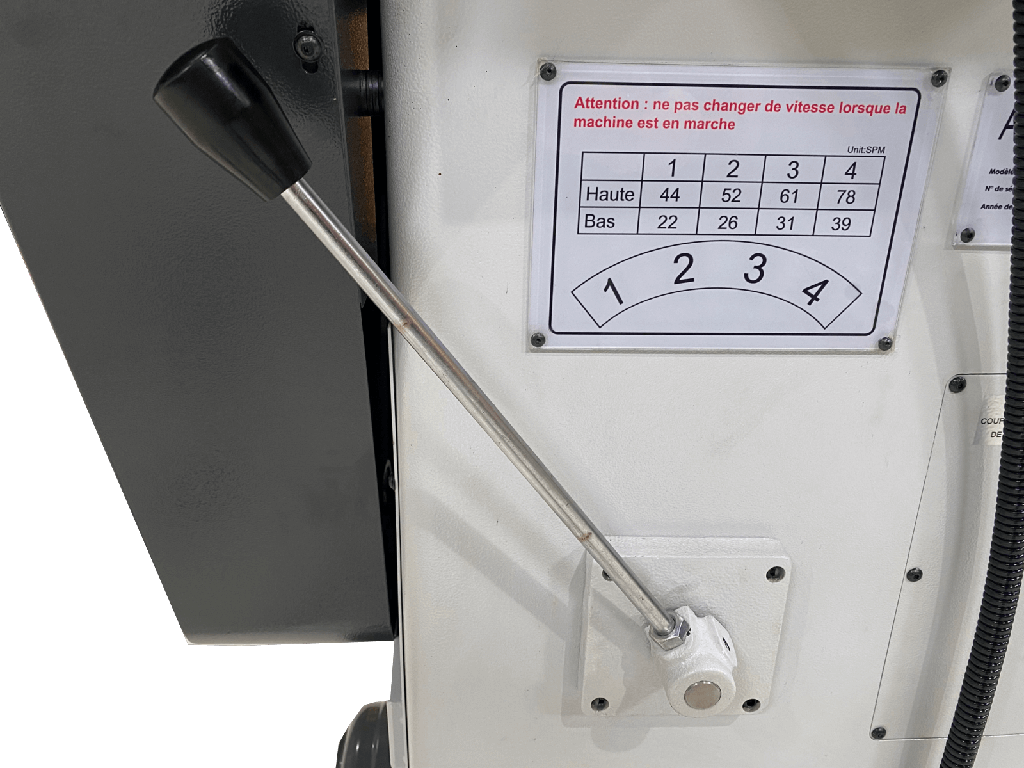

| Cadence (Cps/min) | 22 / 26 / 31 / 39 - 44 / 52 / 61 / 78 |

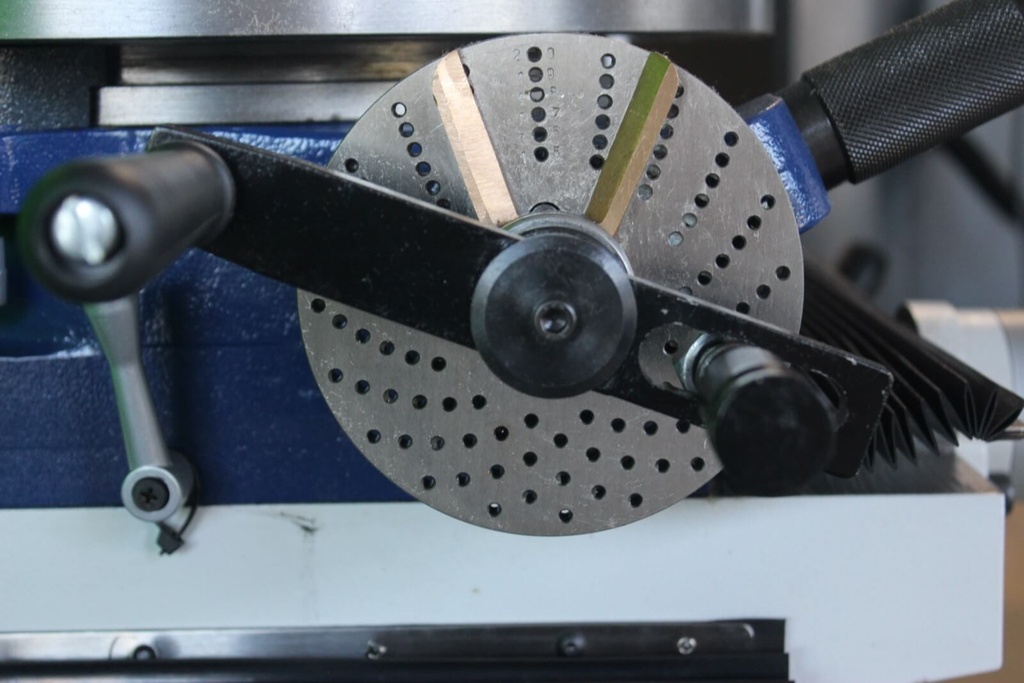

| Rapport d'indexation | 1:80 |
| Dimension de la table (mm) | 560 |

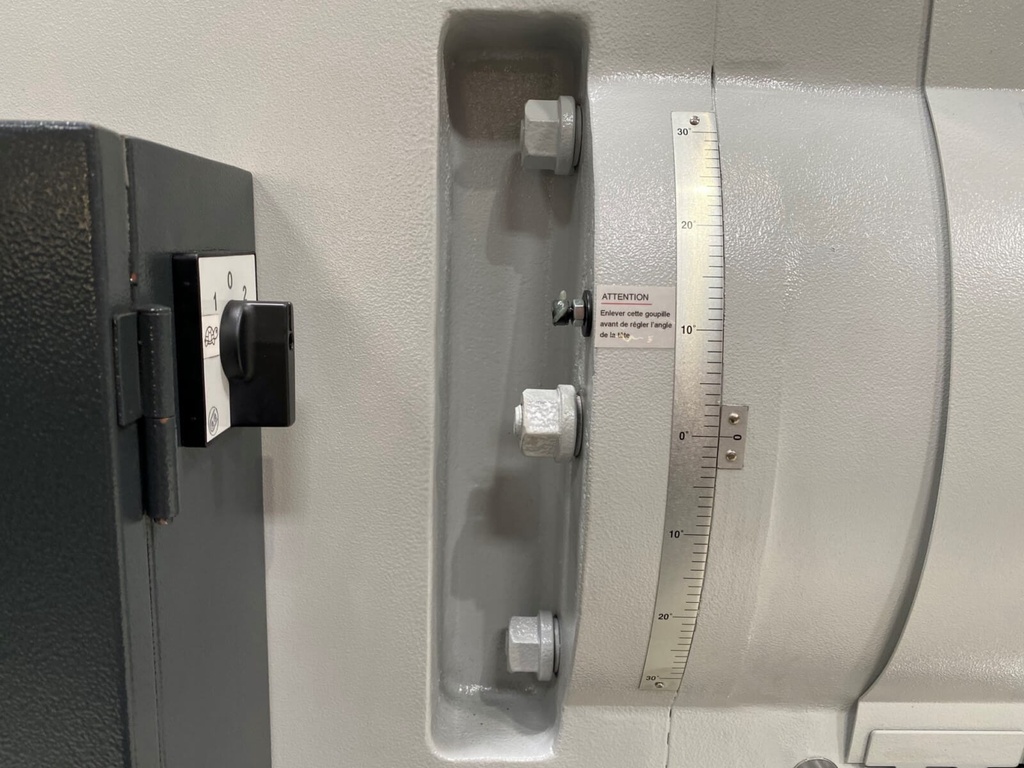

| Angle d’inclinaison de la tête | +/- 30° |
| Rainures (largeur x nb.) (mm) | 18 x 6 |
| Distance table / bélier (mm) | 470 |
| Distance centre outil / bâti (mm) | 560 |
| Moteur de broche (V) | 5 |

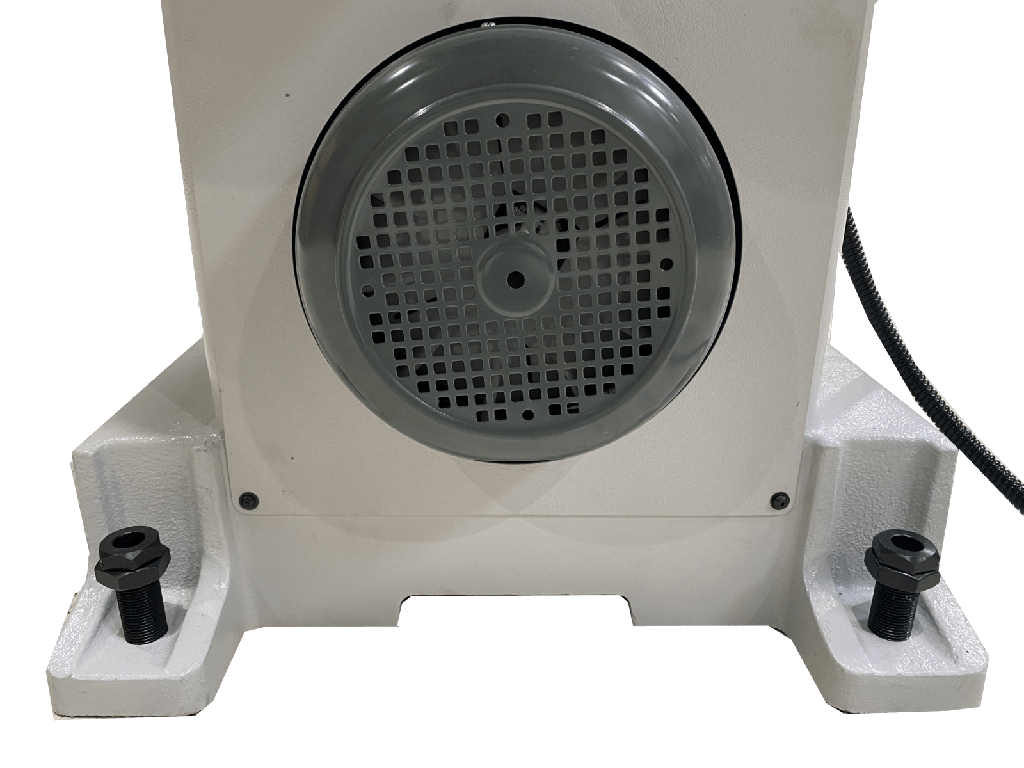

| Puissance du moteur (kW) | 3,75 |
| Nombre de cadences sélectionnables | 8 |
| Alésage centre-table (mm) | 75 |
| Encombrement (L x l x H) (mm) | 1880 x 1110 x 2110 |
| Poids (kg) | 1700 |
Équipements standards
| Table rainurée rectangulaire 550 x 410 | Oui |

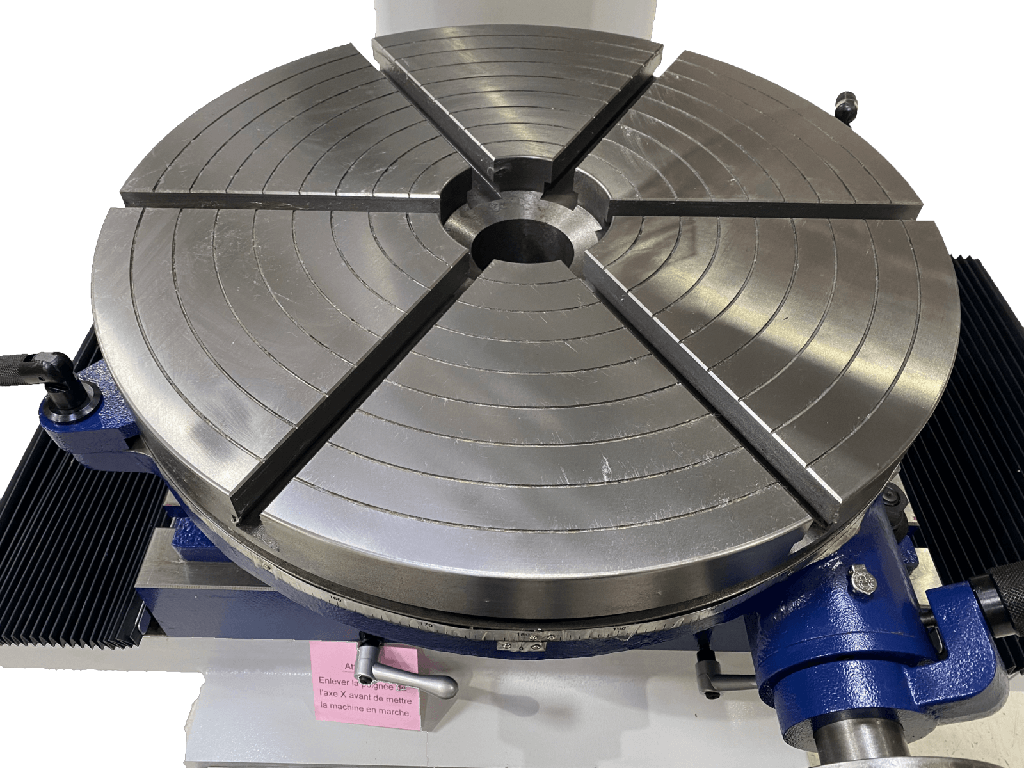

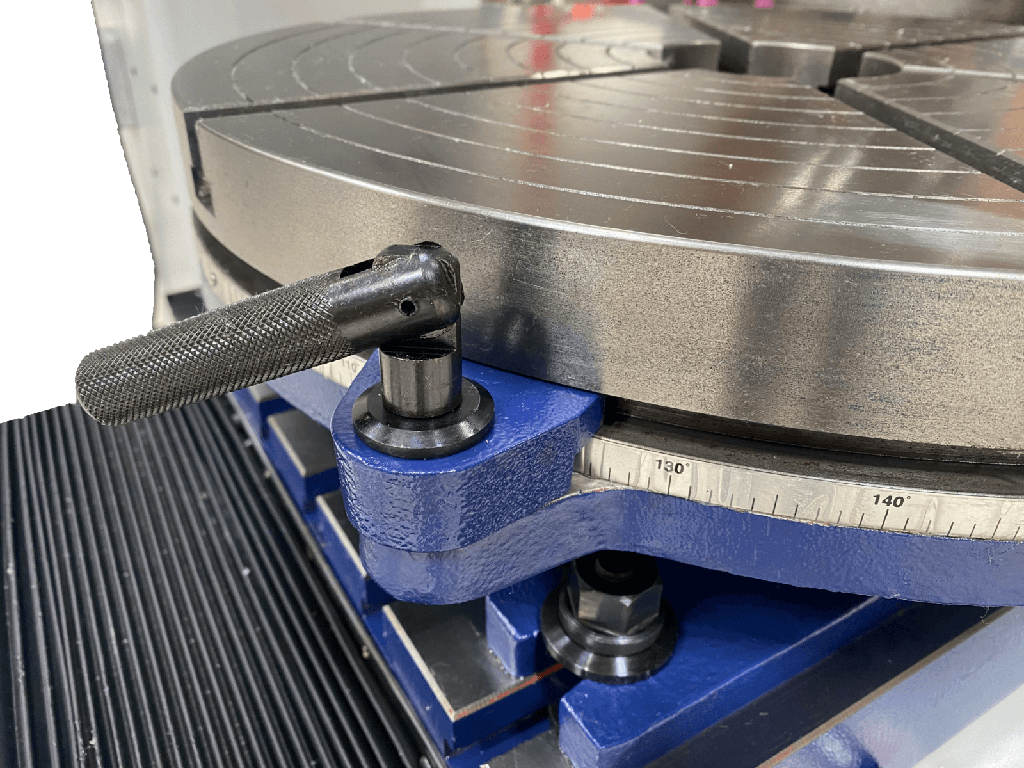

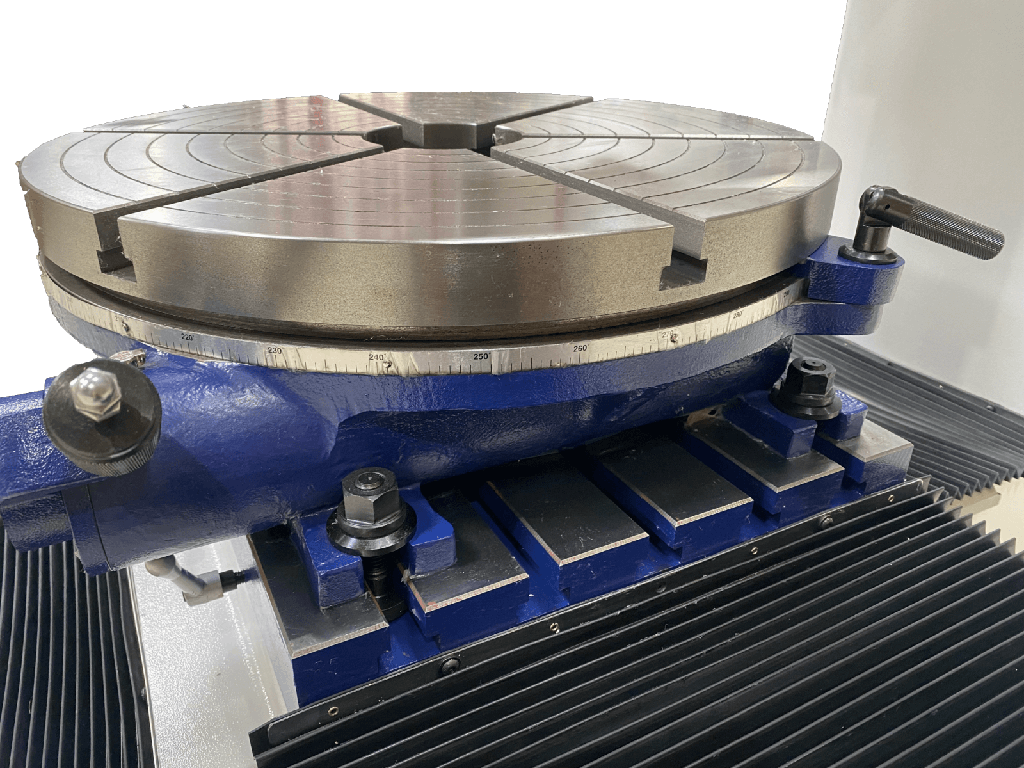

| Table rotative Ø560 mm | Oui |
| Éclairage de la zone de travail | Oui |

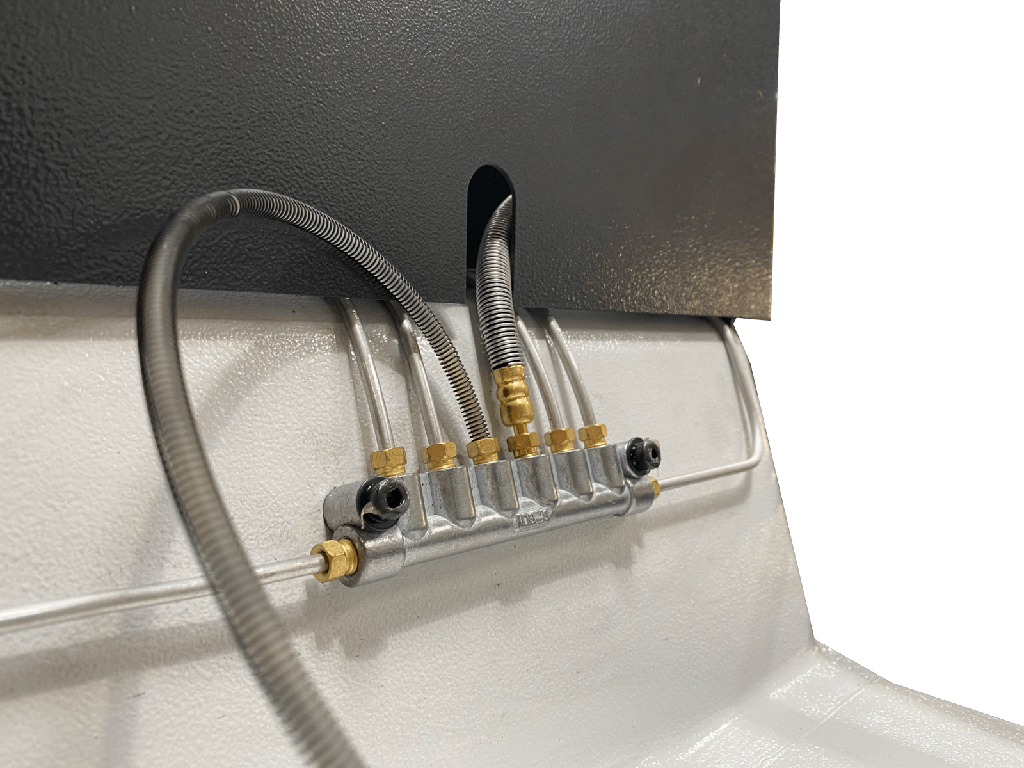

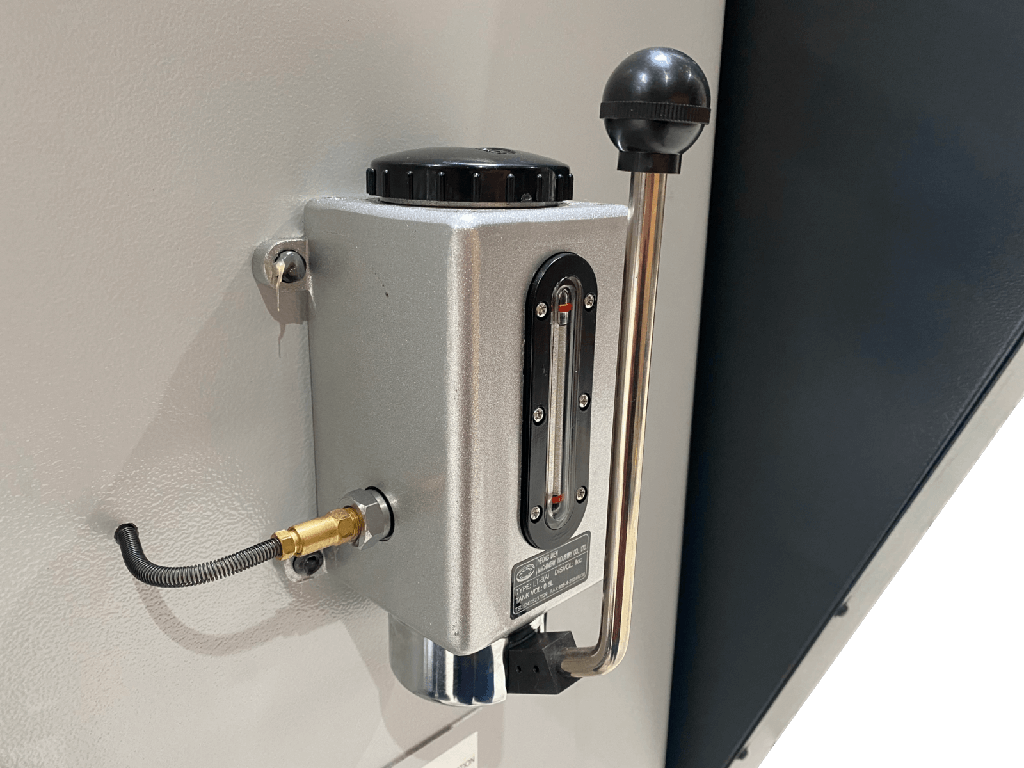

| Graissage centralisé | Oui |
