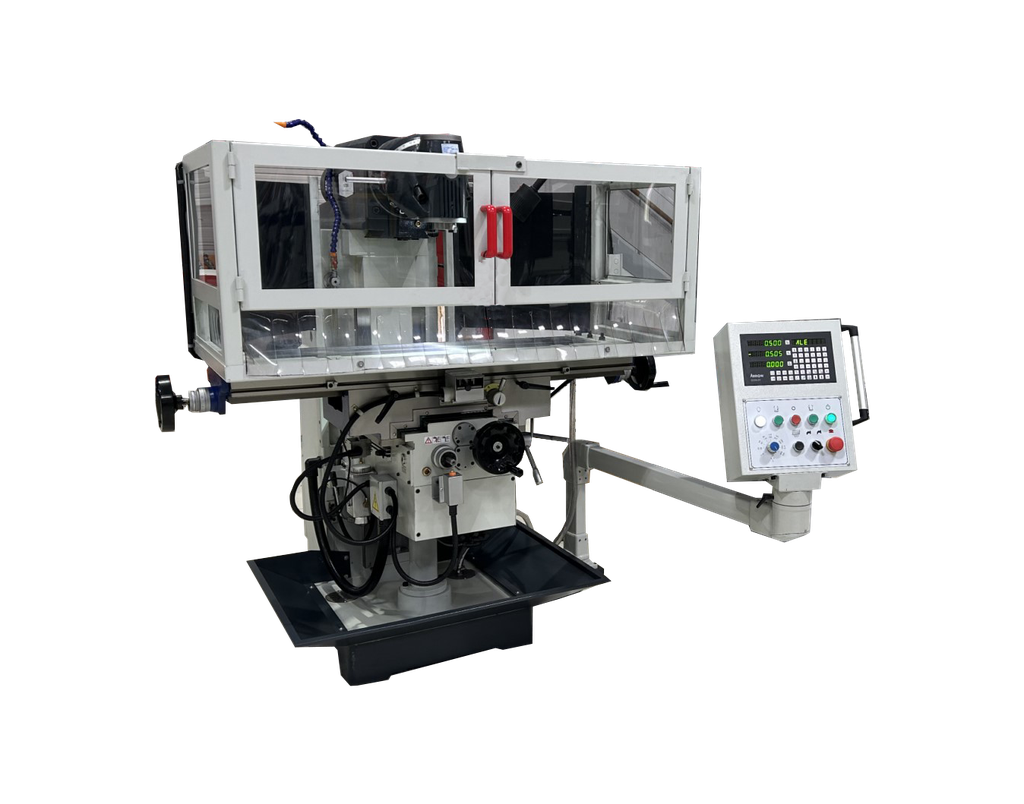

Fraiseuse conventionnelle ARROW FU720G+
Compacte, rigide et puissante, cette machine est l’outil idéal pour la fabrication unitaire ou petites séries de pièces de mécanique générale.
Documents
Fraiseuse conventionnelle ARROW Type FU720G+ :
Compacte, rigide et puissante, cette machine est l’outil idéal pour la fabrication unitaire ou petites séries de pièces de mécanique générale.
- Tête universelle type « Huron » (avec 2 coudes à 45° pour un positionnement simple et rapide)
- Avances automatiques mécaniques sur les trois axes
- Panneau de commande latéral orientable avec visualisation intégré (règles en verre sur les 3 axes)
- Avances automatiques mécaniques avec boite de vitesse sur le longitudinal et le transversal
- Déplacement vertical de la console motorisé
- Bati fonte méhanite assurant une grande robustesse et rigididé
- Lardons en vé sur les 3 axes permettant le rattrapage de jeux
- Fonctionnement silencieux grâce aux pignons de qualité rectifiés et lubrifié par bain d'huile
Bénéfices clés :
- Excellent rapport qualité prix
- Machine disponible en stock
- Machine conforme aux norme CE
- Contrôlée avec essai d'usinage avant livraison
- Machine fournie avec une multitude d'équipements
- Machine idéale pour la mécanique générale
- Machine polyvalente adaptée à tout type d'usinage
- Machine ergonomique permettant l'usinage automatique
- Machine universelle offrant une déclinaison optimale d'angles d'usinage
Caractéristiques techniques
| Course longitudinale X (mm) | 720 |
| Course transversale Y (mm) | 300 |
| Course verticale Z (mm) | 400 |
| Type console mobile | Console mobile |
| Surface de la table (mm) | 1270 x 300 |
| Rainures (larg. x écartement x nb.) (mm) | 14 x 80 x 3 |
| Poids admissible sur la table (kg) | 3300 |
| Distance nez de broche / table (mm) | 100 à 500 |
| Cône de la broche | SA 40 |
| Type de tête | Universelle type "Huron" |
| Vitesse de broche (tr/min) | 40 à 1660 |
| Nombre de vitesses | 11 |
| Puissance moteur de broche (kW) | 3 |
| Avances rapides (X/Y/Z) (mm/min) | (X/Y) 30 à 830 / (Z) 23 à 625 |
| Installation électrique | 4 Kw 380V 3Ph |
| Encombrement (L x l x H) (mm) | 1730 x 1760 x 1700 |
| Poids (kg) | 1550 |
Équipements standards
| Jeu de x8 pinces de précision | Standard |
| Moteur frein asynchrone | Standard |
| Inversion auto du sens de rotation pour taraudage | Standard |
| Centrale d'arrosage | Standard |
| Mandrin porte-pince | Standard |
| Étau de fraisage largeur 150mm / ouverture 125mm | Standard |
| Lampe LED | Standard |
| Visualisation 3 axes avec règle en verre | Standard |
| Graissage centralisée | Standard |
| Arbres pour train de fraises Ø22, Ø27 | Standard |
| Lunette | Standard |
