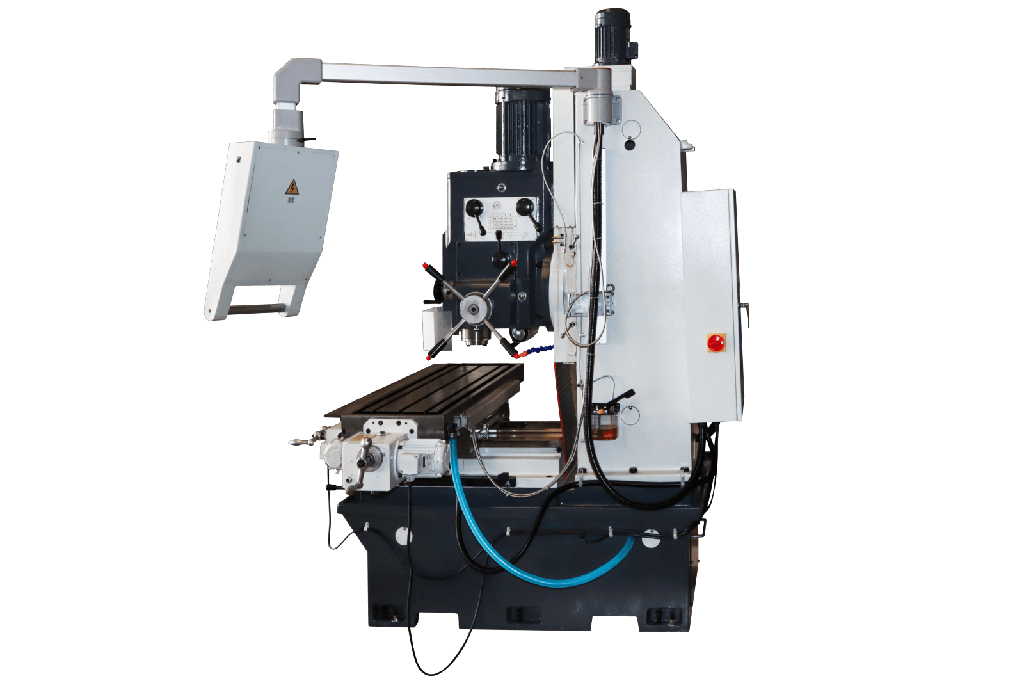

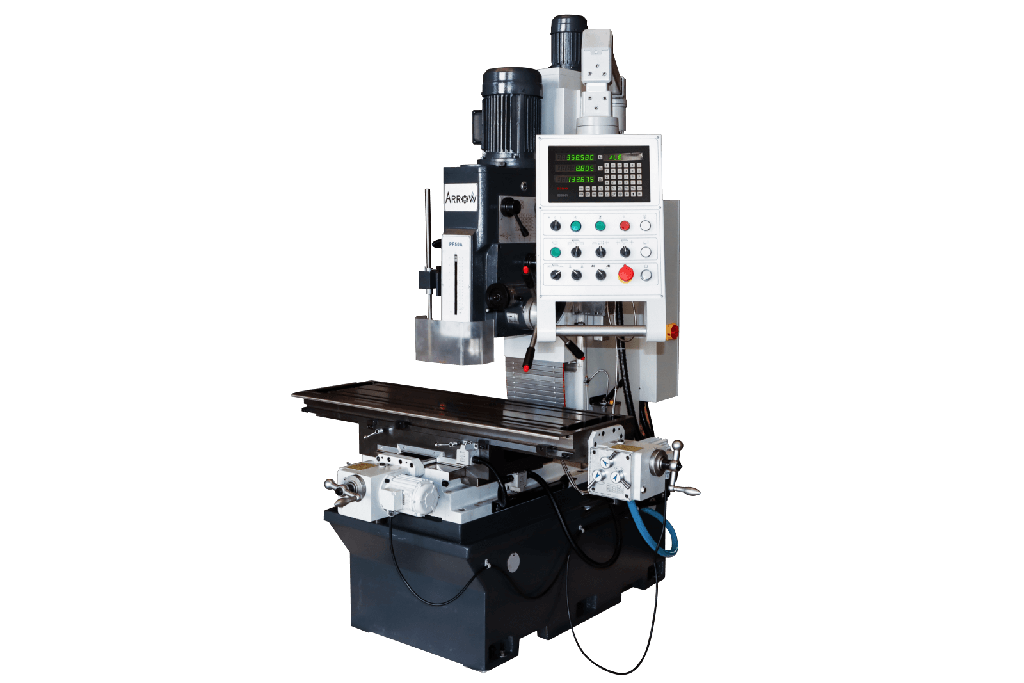

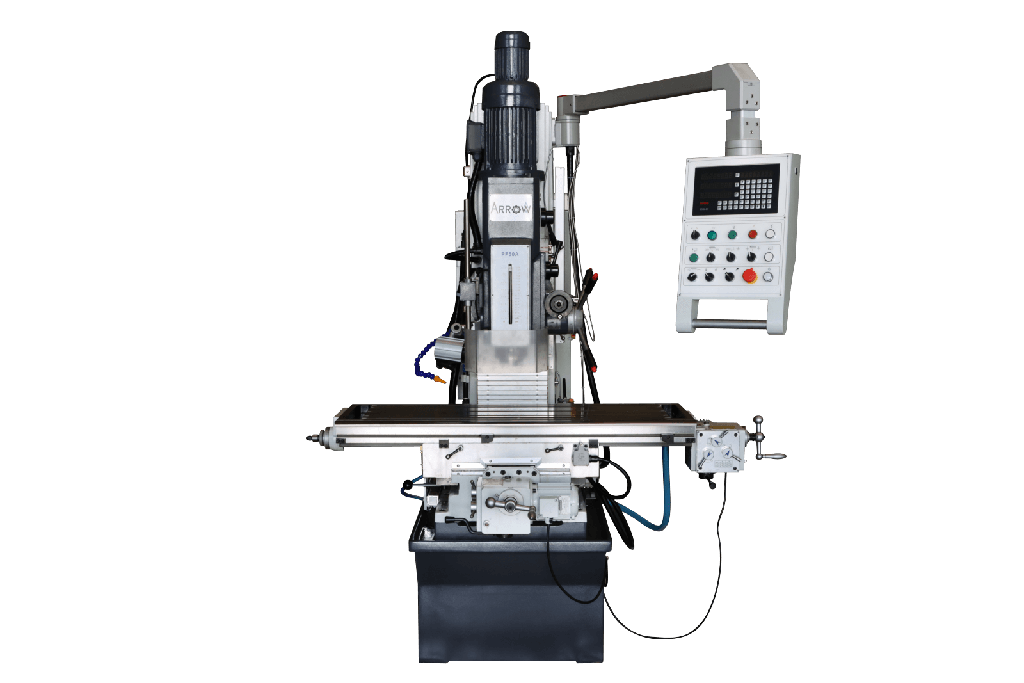

Fraiseuse conventionnelle ARROW F50GA
Machine rigide et puissante bénéficiant d’arguments techniques pertinents, pour une utilisation intensive en perçage-fraisage-alésage et les opérations de reprises en mécanique générale. Le bâti en fonte coulée procure une grande rigidité à la machine et autorise des capacités intéressantes, notamment en perçage.
Documents
Fraiseuse conventionnelle ARROW Type F50GA :
Machine rigide et puissante bénéficiant d’arguments techniques pertinents, pour une utilisation intensive en perçage-fraisage-alésage et les opérations de reprises en mécanique générale. Le bâti en fonte coulée procure une grande rigidité à la machine et autorise des capacités intéressantes, notamment en perçage.
Cette machine se caractérise par :
- Une broche mécanique montée sur roulements à contact obliques permettant des efforts axiaux et radiaux
- Une large table trempée, rectifiée et rainurée

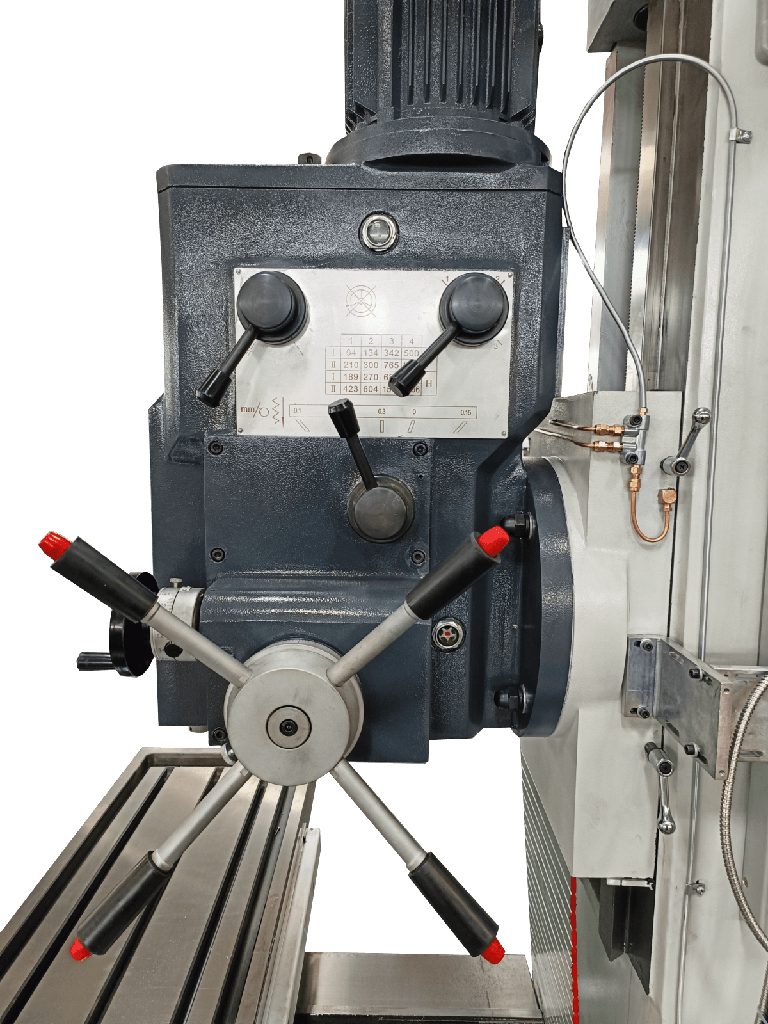

- Une boîte de vitesse souple 16 rapports
- Un cabestan 4 branche avec déclenchement pour descente automatique et ressort de remontée
- Un volant en façade pour descente manuelle sensitive et précise de la broche
- Un dispositif de taraudage avec réglage manuel de la butée de profondeur (déclenchement automatique de l'inversion du sens de rotation de broche)

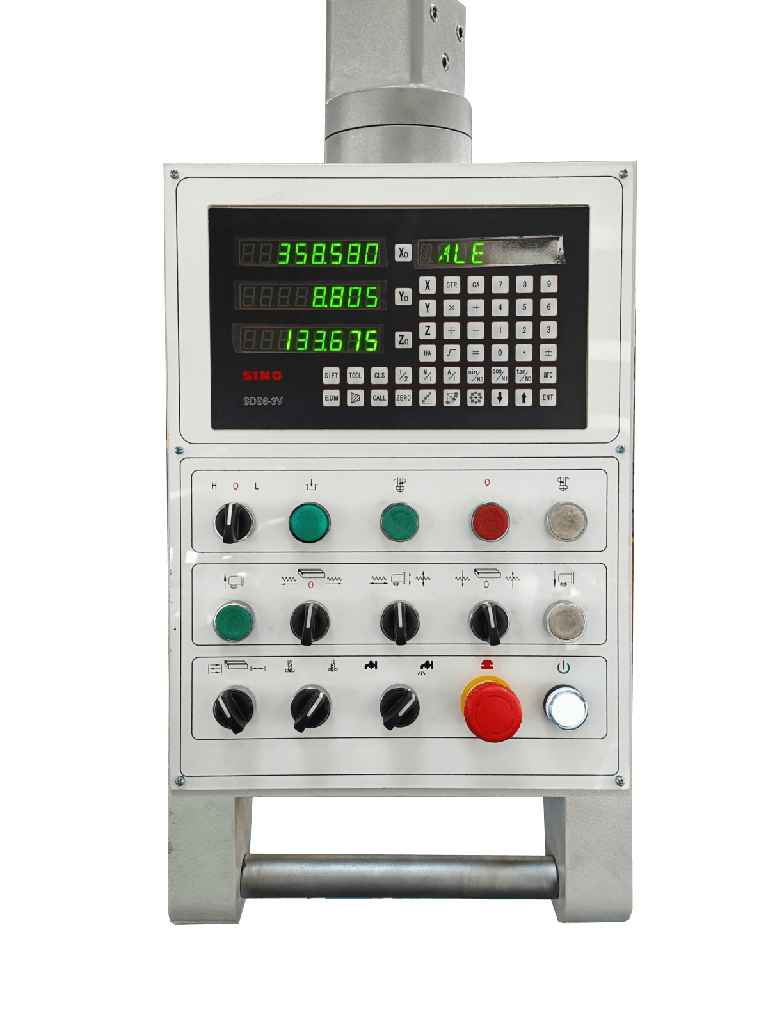

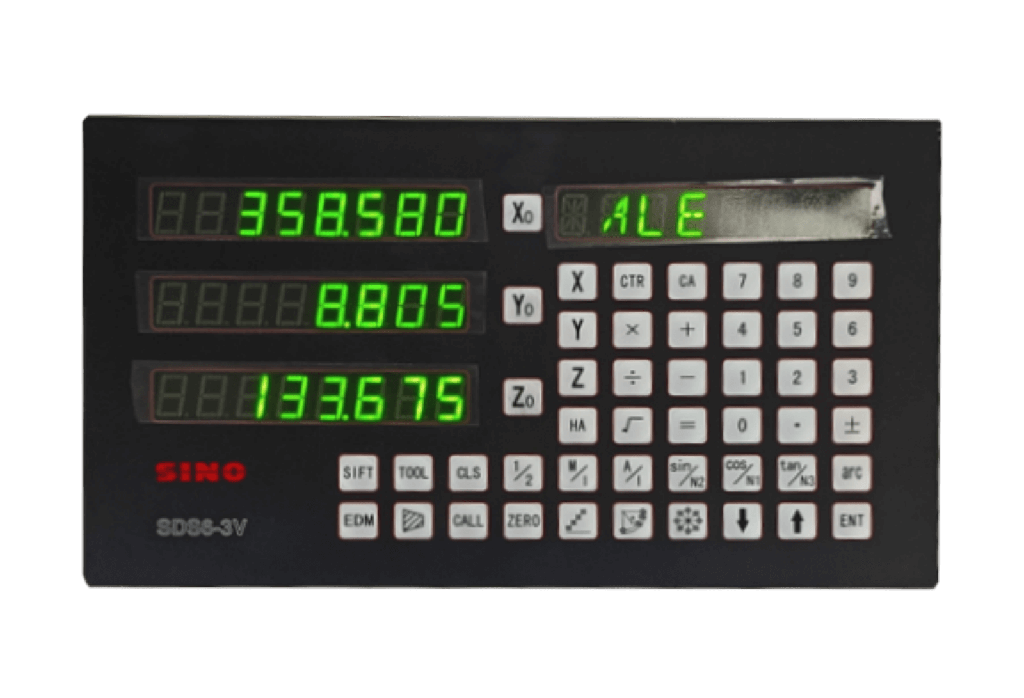

- Une visualisation des axes X, Y et Z avec des règles en verre + boitier d'affichage
- Guidages linéaires rectangulaires sur les 3 axes

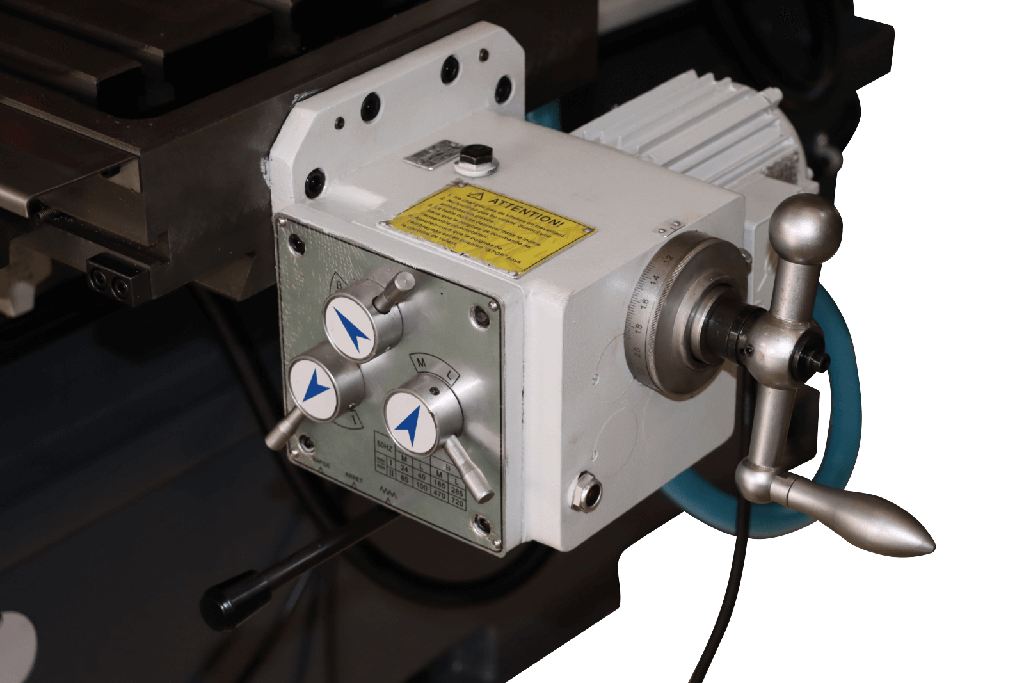

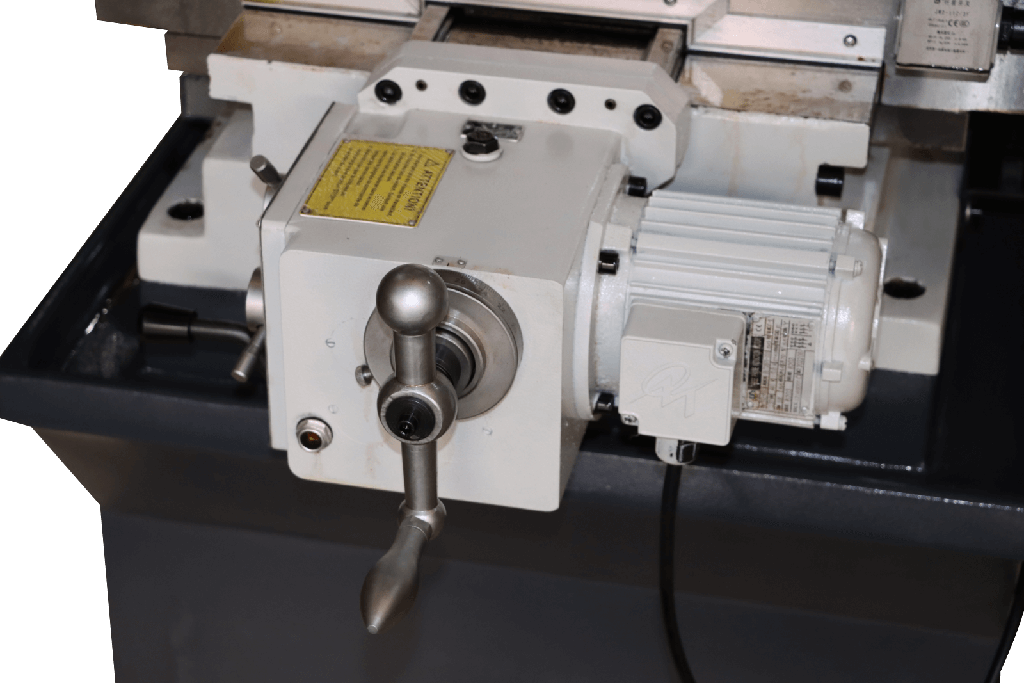

- Positionnement rapide grâce aux avances sur les axes X et Y
- un moteur de montée / baisse de la tête
- Un dispositif d'arrosage avec bac et pompe de relevage
Bénéfices clés :
- Excellent rapport qualité prix
- Machine conforme aux norme CE
- Contrôlée avec essai d'usinage avant livraison
- Machine fournie avec une multitude d'équipements
- Machine intuitive adaptée aux nouveaux usagers
- Machine polyvalente adaptée à tout type d'usinage
Caractéristiques techniques
| Inclinaison de la tête (°) | +/- 45 |
| Capacité maxi de perçage (mm) | Ø50 |
| Capacité maxi de fraisage (mm) | Ø32 |
| Distance nez de broche / table (mm) | 50 à 580 |
| Distance nez de broche / colonne (mm) | 400 |
| Course du fourreau (mm) | 180 |
| Vitesse de broche (tr/min) | 94 à 2256 |
| Nombre de vitesses de broche | 16 |
| Type de broche | ISO 40 |
| Puissance de la broche (kW) | 2.4 |
| Surface de la table (mm) | 1220 x 360 |
| Course longitudinale (X) (mm) | 600 |
| Course transversale (Y) (mm) | 360 |
| Rainures en T (larg x écart x nb) (mm) | 14 x 95 x 3 |
| Avances rapides (X) (mm/min) | 24 à 720 |
| Avances rapides (Y) (mm/min) | 24 à 720 |
| Avance de broche (mm/rev) | 0.1 - 0.15 - 0.3 |
| Poids de la machine (kg) | 1750 |
| Dimensions (L x l x H) (mm) | 1730 x 1730 x 2300 |
Équipements
| Visualisation 3 axes | Standard |
| Avances automatiques sur les 3 axes | Standard |
| Tête inclinable | Standard |
| Système d'arrosage | Standard |
| Éclairage de la zone de travail | Standard |
| Graissage centralisé | Standard |
| Guidages linéaires rectangulaires | Standard |
| Déplacement sur l'axe vertical (Z) motorisé | Standard |
| Table trempée et rectifiée | Standard |
| Étau de fraisage | Standard |
| Documentation en français | Standard |
| Conformité CE | Standard |
