Protecteur pour chariot de tour avec ouverture verticale - contre les copeaux, à installer sur la PTO31 ou sur le support arrière SPTO13 Structure arrière pour protecteur PTO13 L. 800 mm. - profilés en aluminium extrudé - étriers de fixation pour le sol et le bâti de la machine
Protecteur pour chariot de tour avec ouverture verticale - contre les copeaux, à installer sur la PTO31 ou sur le support arrière SPTO13 Structure arrière pour protecteur PTO13 L. 800 mm. - profilés en aluminium extrudé - étriers de fixation pour le sol et le bâti de la machine
Protège l’opérateur contre le contact direct des composants rotatifs du mandrin et contre la projection de copeaux et de lubrifiant-liquide de refroidissement.
Grâce à sa base d’ancrage réglable tout le long de l’axe du support de bouclier, la protection peut être montée à l’arrière du chariot longitudinal ou directement sur celui-ci.
Sur demande, grâce aux étriers réglables fournis et au profil arrière de support de la bonne taille (dimension à communiquer), la protection peut être montée même directement sur la protection arrière PTO 31. Le bouclier est composé de deux parties articulées qui s’ouvrent verticalement, ce qui permet de dégager complètement l’accès à l’outil. Complet avec micro-interrupteur de sécurité.
Important : en cas de montage sur le capot de sécurité arrière PTO31, spécifiez le code complet.
Articles complémentaires : PTO 31/080 – PTO 31/120 – PTO 31/160 – PTO 31/200.

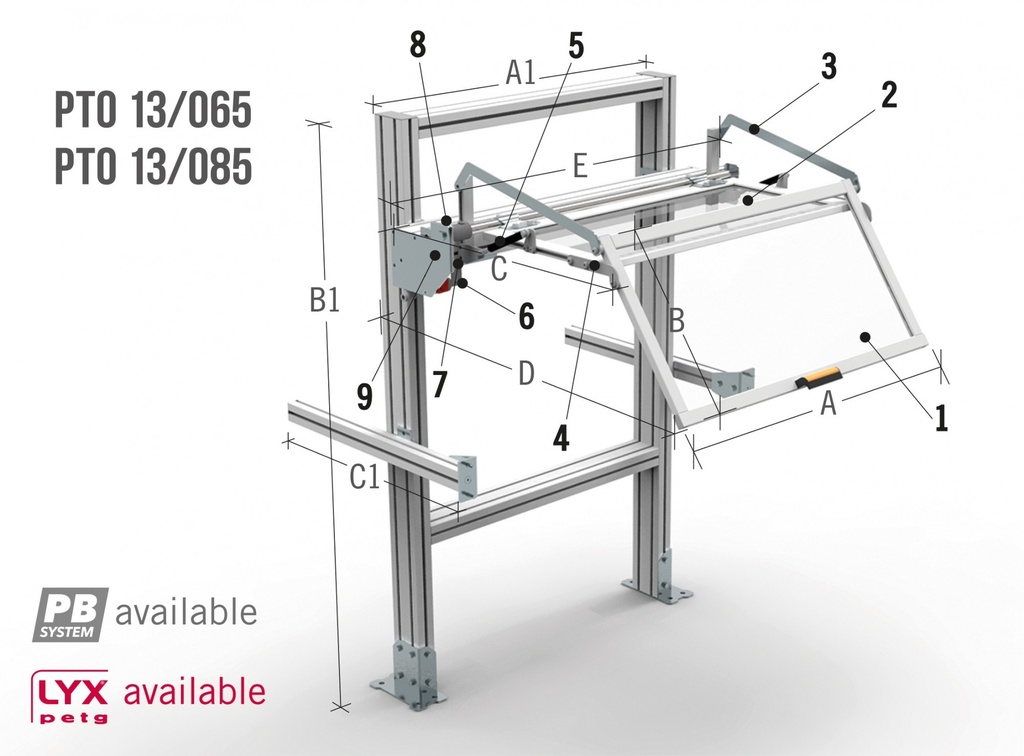

- Bouclier avant - en matière plastique résistante aux chocs et à l’huile
- Bouclier supérieur – en matière plastique résistante aux chocs et à l’huile
- 3. Bras de support du bouclier
- 4. Étrier pour la rotation du bouclier avant
- Ensemble de ressort à gaz
- Boîtier principal du micro-interrupteur de sécurité – rotation à 90° – n. 2 contacts NF
- Profil de support, complet avec étriers
- Pinces pour la connexion du groupe de bouclier et de micro-interrupteur
- Base d’ancrage réglable
| CODE | A | B | C | D | E | KG. |
|---|---|---|---|---|---|---|
| PTO 13/065/080 | 650 | 450 | 620 | 870 | 1030 | 27 |
| PTO 13/065/120 | 650 | 450 | 620 | 870 | 1230 | 29 |
| PTO 13/085/080 | 850 | 450 | 620 | 870 | 1030 | 30 |
| PTO 13/085/120 | 850 | 450 | 620 | 870 | 1230 | 32 |
| PTO 13/065/S | 650 | 450 | 620 | 870 | - | - |
| PTO 13/085/S | 850 | 450 | 620 | 870 | - | - |
