Protection pour tour du chariot avec ouverture verticale - contre les copeaux, à installer sur la PTO31 ou sur le support arrière SPTO13 Protection avec double ouverture et bouclier L 850 mm. avec rail coulissant L.1200 mm. - Avec micro-interrupteur de sécurité et verrouillage mécanique
Protection pour tour du chariot avec ouverture verticale - contre les copeaux, à installer sur la PTO31 ou sur le support arrière SPTO13 Protection avec double ouverture et bouclier L 850 mm. avec rail coulissant L.1200 mm. - Avec micro-interrupteur de sécurité et verrouillage mécanique
Capot de sécurité conçu pour protéger l’opérateur pendant les opérations de travail. Équipé d’une double ouverture : verticale avec ressorts à gaz et coulissante sur guide de transport automatique.
Protège l’opérateur du contact direct avec les composants rotatifs du mandrin et de la projection de copeaux et de lubrifiant-liquide de refroidissement.
La protection peut être montée exclusivement sur un support arrière en profilé d’aluminium qui peut être acheté séparément (code SPTO 13/...) ou directement sur la protection arrière du tour (code PTO 31). Le bouclier ne peut pas être ouvert en position de travail car l’ouverture verticale de ses deux parties articulées n’est pas autorisée par un verrou mécanique et protégée par un micro-interrupteur de sécurité avec actionneur séparé.
L’ouverture est permise en effectuant un double mouvement, coulissant et vertical, en gardant complètement dégagé l’accès au mandrin et au poste d’outil.

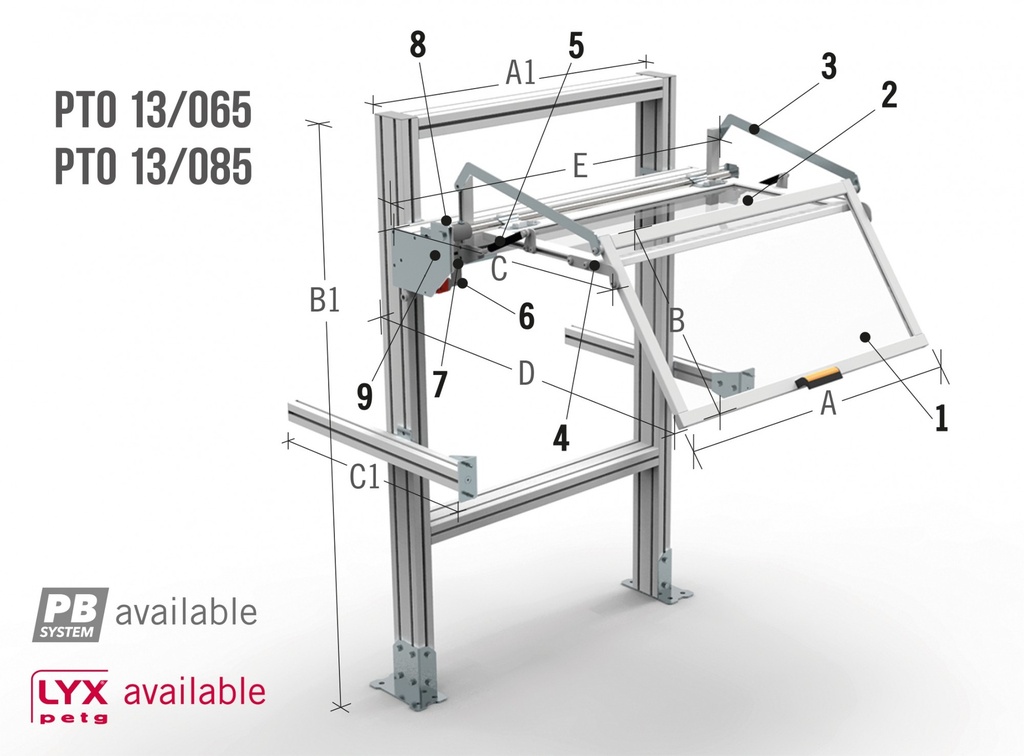

- Bouclier avant - en matière plastique résistante aux chocs et à l’huile
- Bouclier supérieur – en matière plastique résistante aux chocs et à l’huile
- Bras de support du bouclier 4. Étrier pour la rotation du bouclier avant
- Ensemble de ressort à gaz
- Micro-interrupteur de sécurité avec actionneur séparé – n. 2 contacts NF
- Chariot coulissant pour support de bouclier
- de bouclier 8. Guide autoporteur – en aluminium extrudé, avec système de glissement composé de guides-roulements en acier trempé et rectifié, placés en position
- Verrouillage mécanique anti-rotation
| CODE | A | B | C | D | E | KG. |
|---|---|---|---|---|---|---|
| PTO 13/065/080 | 650 | 450 | 620 | 870 | 1030 | 27 |
| PTO 13/065/120 | 650 | 450 | 620 | 870 | 1230 | 29 |
| PTO 13/085/080 | 850 | 450 | 620 | 870 | 1030 | 30 |
| PTO 13/085/120 | 850 | 450 | 620 | 870 | 1230 | 32 |
| PTO 13/065/S | 650 | 450 | 620 | 870 | - | - |
| PTO 13/085/S | 850 | 450 | 620 | 870 | - | - |
