    • ÉLECTROÉROSION À ENFONÇAGE

    CHMER SÉRIE CM

    Nous vous remercions de la confiance que vous accordez à Didelon Machines Outils pour l'acquisition de votre nouvelle machine.

    Ce guide a pour objectif de vous accompagner dans la préparation de son arrivée : il rassemble les informations essentielles à connaître avant la livraison (encombrement, manutention, positionnement et raccordements) afin que l'installation se déroule dans les meilleures conditions.

    Pour toute question, notre équipe reste à votre disposition :

    Téléphone : 02 51 34 12 12

    E-mail : didelon@didelon.fr

    1. Caractéristiques

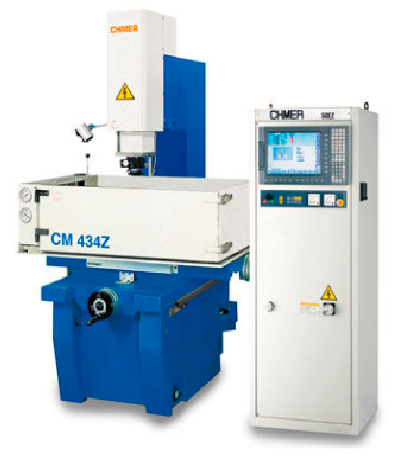

    Ce guide couvre la série CM de machines d'électroérosion à enfonçage CHMER (CM323Z, CM434Z, CM545Z et CM655Z). Repérez la colonne correspondant à votre modèle. L'ensemble est composé de la machine, d'une armoire générateur (avec pupitre de commande) et d'un bac diélectrique avec filtration.

    Machine

    CM323Z

    CM434Z

    CM545Z

    CM655Z

    Table de travail (L x P)

    500 x 350 mm

    650 x 400 mm

    800 x 500 mm

    1 000 x 600 mm

    Course de table (X x Y)

    300 x 200 mm

    400 x 300 mm

    500 x 400 mm

    600 x 500 mm

    Course verticale (Z)

    300 mm

    350 mm

    500 mm

    500 mm

    Cuve de travail (L x P x H)

    820 x 500 x 300 mm

    1 050 x 600 x 300 mm

    1 250 x 700 x 500 mm

    1 500 x 800 x 500 mm

    Poids max. de la pièce

    500 kg

    750 kg

    1 500 kg

    2 250 kg

    Poids max. de l'électrode

    60 kg

    100 kg

    300 kg

    300 kg

    Dimensions hors tout (L x P x H)

    1 300 x 1 300 x 2 150 mm

    1 400 x 1 340 x 2 190 mm

    1 600 x 1 600 x 2 650 mm

    1 860 x 1 700 x 2 750 mm

    Poids net

    1 000 kg

    1 400 kg

    3 200 kg

    3 500 kg

    Armoire générateur

    50EZ

    75EZ

    Courant d'usinage maximal

    50 A

    75 A

    Puissance absorbée maximale

    4 kVA

    5 kVA

    Dimensions hors tout (L x P x H)

    780 x 780 x 1 930 mm

    780 x 780 x 1 930 mm

    Poids net

    220 kg

    250 kg

    Bac diélectrique (huile) et filtration

    D323

    D434

    D545

    D655

    Volume d'huile

    280 L

    390 L

    600 L

    1 300 L

    Dimensions (L x P x H)

    Intégré à la machine

    1 400 x 800 x 430 mm

    1 800 x 800 x 500 mm

    1 800 x 1 000 x 500 mm

    Poids net (à vide)

    Intégré

    80 kg

    110 kg

    160 kg

    Filtration

    Filtre papier

    Filtre papier

    Filtre papier

    Filtre papier

    Utilisez les dimensions hors tout de la machine et de l'armoire générateur pour valider les accès au local (portes, couloirs, hauteur sous plafond) et l'espace disponible avant la livraison. Le bac diélectrique est à ajouter pour les modèles CM434Z et supérieurs.

    2. Manutention et transport

    La machine est livrée emballée dans une caisse en bois. Elle se manutentionne au chariot élévateur (fourches enfoncées sur plus des deux tiers de leur longueur) ou au palan avec élingues nylon à œillets, avec un angle d'élingue de 45° maximum.

    Transport au chariot élévateur : fourches sous la machine, longueur de fourche L

    Chariot élévateur à prévoir

    Modèle

    Capacité du chariot

    Longueur des fourches

    CM323Z

    Plus de 2 tonnes

    Plus de 1 800 mm

    CM434Z

    Plus de 4 tonnes

    Plus de 2 000 mm

    CM545Z

    Plus de 4 tonnes

    Plus de 2 000 mm

    CM655Z

    Plus de 6 tonnes

    Plus de 2 500 mm

    Caisse d'emballage et levage

    Modèle

    Caisse (L x l x H)

    Poids net

    Poids brut

    Élingue (angle ≤ 45°)

    CM323Z

    1 430 x 1 350 x 2 210 mm

    1 000 kg

    1 180 kg

    1,5 tonne

    CM434Z

    1 850 x 1 480 x 2 500 mm

    1 250 kg

    1 400 kg

    3 tonnes

    CM545Z

    1 640 x 1 830 x 2 500 mm

    2 350 kg

    2 550 kg

    3 tonnes

    CM655Z

    2 150 x 1 850 x 2 550 mm

    3 500 kg

    3 800 kg

    Gerbeur (pas de palan)

    Armoire générateur

    Modèle

    Poids net

    Poids brut (caisse)

    Élingue (angle ≤ 45°)

    50EZ

    220 kg

    250 kg

    500 kg

    75EZ

    250 kg

    280 kg

    500 kg

    Charges lourdes (de 1 à 3,8 tonnes selon le modèle) : le personnel doit se tenir à plus de 10 mètres de la machine pendant le levage. Ne jamais stationner ou passer sous une charge suspendue : risque d'écrasement.

    Le chariot élévateur doit soulever la machine par l'arrière, sans dépasser 20 cm de hauteur au-dessus du sol pendant le déplacement. La machine CM655Z doit impérativement être déplacée au gerbeur et non au palan. Prévoyez des moyens de levage dimensionnés pour votre modèle (voir tableaux ci-dessus).

    3. Positionnement

    Prévoir un espace dégagé autour de l'ensemble (machine, armoire générateur et bac diélectrique) pour la circulation, l'accès au pupitre, l'ouverture des portes et les opérations de maintenance. Le plan ci-dessous, issu du manuel constructeur, donne un exemple d'implantation pour la CM434Z ; pour les autres modèles, prévoyez un espace équivalent adapté aux dimensions hors tout du tableau de la section 1.

    Exemple d'implantation CM434Z avec bac diélectrique et armoire générateur (vue de dessus, cotes en mm ; les tracés en pointillés indiquent le débattement des portes)

    Choix de l'emplacement

    À éviter à proximité

    Raison

    Presses, raboteuses, sources de vibrations ou de chocs

    Perte de précision d'usinage

    Traitement thermique, galvanoplastie

    Corrosion des unités de commande

    Environnement poussiéreux

    Perturbation du bon fonctionnement

    Téléviseurs, équipements de réception radio

    Interférences : isoler la machine dans un local séparé

    L'usinage par électroérosion génère des fumées nocives et présente un risque d'incendie (huile diélectrique). Le local doit être équipé d'un extracteur de fumées relié à la ventilation, d'une alarme incendie au-dessus du bac de travail et d'un extincteur adapté à proximité de la machine.

    Le poids de l'ensemble (machine, armoire générateur, bac et huile diélectrique) peut atteindre plusieurs tonnes : vérifiez la capacité de charge du sol et prévoyez un emplacement plan et stable. Laissez l'accès libre à la zone de dépose de l'huile et à l'armoire générateur.

    La mise en place définitive de la machine sur son emplacement est à la charge du client. Une fois la machine posée, ne retirez pas les butées de déplacement (blocs rouges) avant la mise en service par notre technicien.

    4. Alimentation

    Paramètre

    Valeur

    Tension

    400 V triphasé + terre (3P+PE)

    Puissance absorbée (générateur)

    4 kVA (50EZ) ou 5 kVA (75EZ)

    Protection à prévoir en amont

    Disjoncteur courbe D + protection différentielle 300 mA

    Raccordement

    Sur l'armoire générateur, câble triphasé avec mise à la terre (PE) obligatoire, pour une puissance d'au moins 5 kW

    Câble

    Non fourni - 4G2,5 mm² (indicatif)

    La section du câble d'alimentation est fonction de la longueur de ce dernier et de la puissance de la machine ; votre électricien pourra déterminer celle-ci.

    Alimentation prévue sans neutre (400 V triphasé + terre) : le régime de neutre de votre installation électrique doit être vérifié avec notre service technique avant la mise en service. Une alimentation électrique dédiée à la machine est recommandée afin d'éviter les interférences avec les machines voisines.

    Les alimentations doivent être tirées et raccordées avant la venue (éventuelle) de notre technicien pour la mise en route de la machine. Vérifiez l'ordre des phases : un défaut de phase peut endommager les moteurs.

    Pneumatique : le constructeur ne mentionne aucun besoin en air comprimé pour cette machine.

    Le pupitre de commande (contrôleur, interrupteur général) est intégré à l'armoire générateur : prévoyez son emplacement de façon à ce qu'il reste facilement accessible à l'opérateur.
