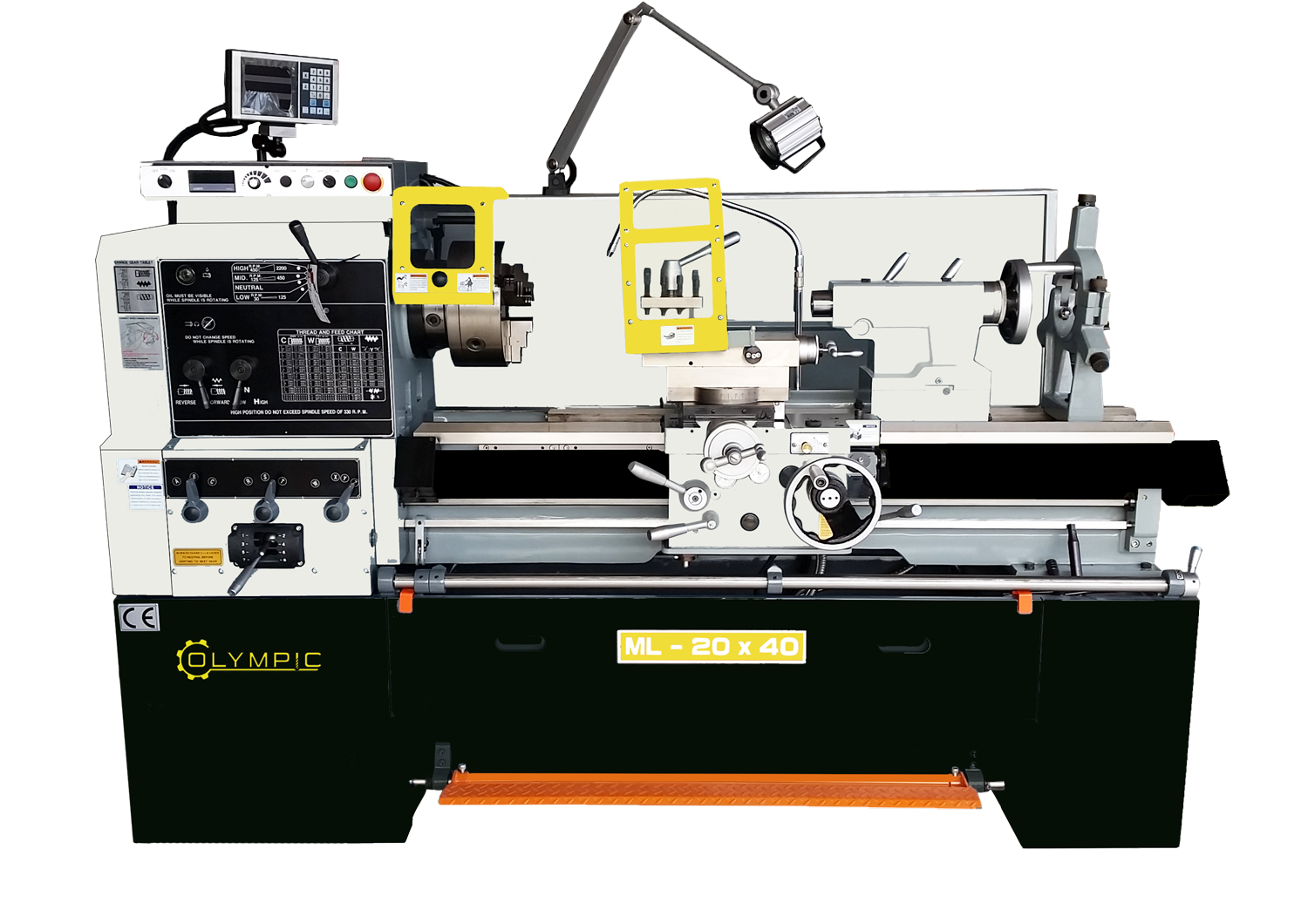

Tour OLYMPIC type T254x1000
  • Se connecter

    • ​ ​ ​Guide de préparation à l'installation

    ​ ​ ​ ​

    ​Nous vous remercions de votre confiance pour l’investissement de votre nouvelle machine-outil. Vous trouverez ci-dessous les préconisations pour la préparation à l’arrivée de cette dernière. Pour toutes questions complémentaires, n’hésitez pas à nous contacter.

      02 51 34 12 12

     didelon@didelon.fr

    ​ ​ ​Guide de préparation à l'installation 1 ] Poids et dimensions2 ] Manutention3 ] Positionnement4.Alimentation en Energie

    1 ] Poids et dimensions


    2 ] Manutention

    Pour équilibrer la charge de levage, desserrer le levier de verrouillage de la poupée mobile , déplacer la contre-pointe à l'extrémité du berceau, puis le verrouiller en place.

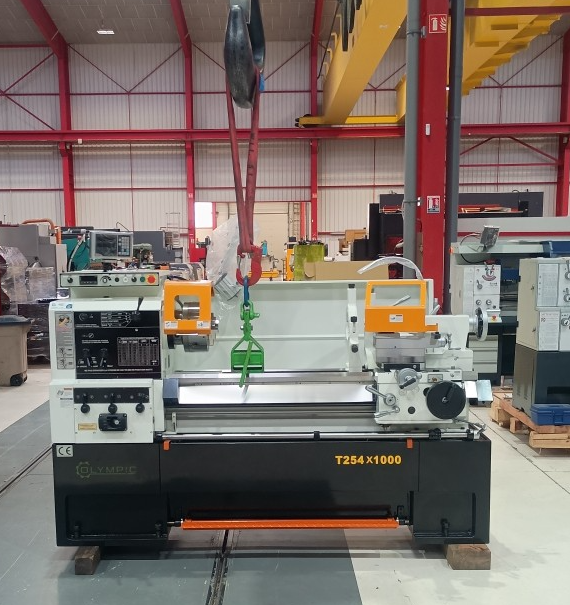

    Levage à la grue :

    Assurez-vous que la capacité de la grue minimum est de plus de 3 tonnes.
    Le levage doit être effectué par deux personnes, Un opérateur, et une personne surveillant le travail.
    Gardez le centre de gravité de la machine au centre de la grue.

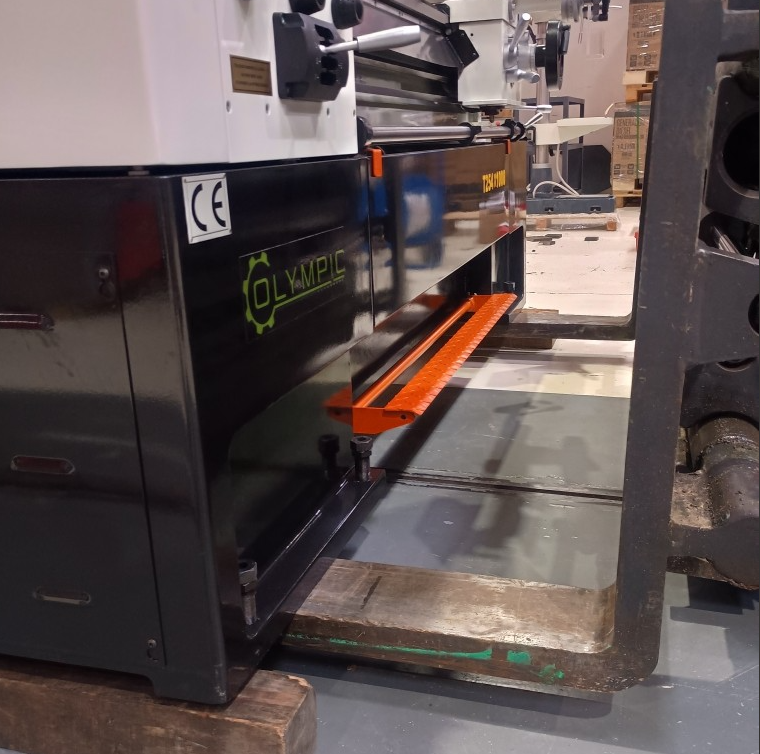

    Levage au chariot élévateur :

    Assurez-vous que la capacité minimale chariot élévateur à fourche est plus de 3 tonnes.
    Le levage avec un chariot élévateur doit être en collaboration fait par deux personnes, qui est un opérateur et gardien, ne pas endommager la projection sur le périmètre de la machine.
    Gardez le centre de gravité de la machine au centre des fourches.

    Chariot 5T

    Utiliser du matériel adapté au poids de la machine, ici 3 tonnes ou plus.



    3 ] Positionnement

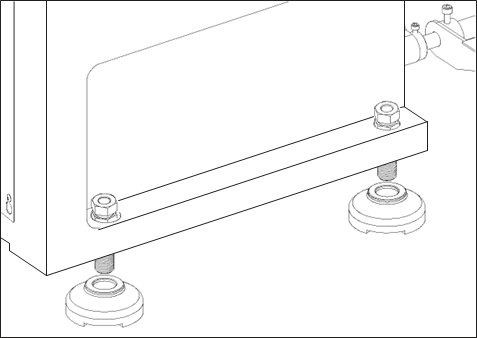

    Ce tour doit être placé sur les goujons de nivellement inclus et les pieds en fonte. Prise en charge complète à chacun des six emplacements des montants de nivellement est obligatoire. La machine ne peut pas être tordu et celle-ci doit être parfaitement de niveau. Si une condition de désalignement survient, ajuster les montants de nivellement, ou calez les pieds en fonte la où ils touchent le sol jusqu'à ce que le berceau soit alignés.


    Avant de placer la machine, bloquer les vis sur la base, faire la machine de réglage le plus près possible du sol, et positionner les patins de mise à niveau à l'endroit le plus approprie, afin d'augmenter la stabilité de la machine.


    4.Alimentation en Energie

    Tension : 400 - 50hz - 3Ph+T

    Raccordement : Attention! Le couplage sur le secteur doit être effectuée par un spécialiste compétent autorisé, après qu’il aura  pris connaissance de la notice.

    Câble :

    La machine est livrée sans câble et sans prise.
    Puissance moteur de broche : 5.5kW
    Protection en amont de la machine : 16A courbe D
    Protection différentielle : 300mA

    Calbe d'alimentation 3 phases + terre

    Les alimentations doivent être tirées et raccordées avant la venue (éventuelle) de notre technicien pour la mise en route de la machine.

    ⚡L’armoire électrique se trouve à l'arrière de la machine.
