    •         ​GUIDE DE PREPARATION A L’INSTALLATION





    Nous vous remercions de votre confiance pour l’investissement de votre nouvelle machine-outil. Vous trouverez ci-dessous les préconisations pour la préparation à l’arrivée de cette dernière. Pour toutes questions complémentaires, n’hésitez pas à nous contacter.



    ​​02 51 34 12 12

      ​didelon@didelon.fr


    Sommaire :

    1. Caractéristiques2. Manutention et transport 3. Positionnement4. Alimentation


    1. Caractéristiques


    Modèle

    Longueur de coupe (mm)

    Dimensions Lxlxh (mm)

    Poids (kg)

    Puissance moteur (kW)

    C2000x6

    2050

    2600x1650x1700

    3600

    7.5

    C2500x6

    2550

    3200x1680x1750

    4600

    7.5

    C3200x6

    3200

    3900x1680x1750

    5900

    7.5

    C4000x6

    4000

    4700x1750x1800

    8000

    7.5

    C3200x8

    3200

    3950x1700x1800

    6900

    11

    C4000x8

    4000

    4750x1850x1850

    8800

    11

    C3200x10

    3200

    4700x1750x1850

    7600

    11

    C4000x10

    4000

    4800x1900x1850

    9500

    15



    2. Manutention et transport

    Les cisailles sont des machines à manutentionner avec une grande précaution.

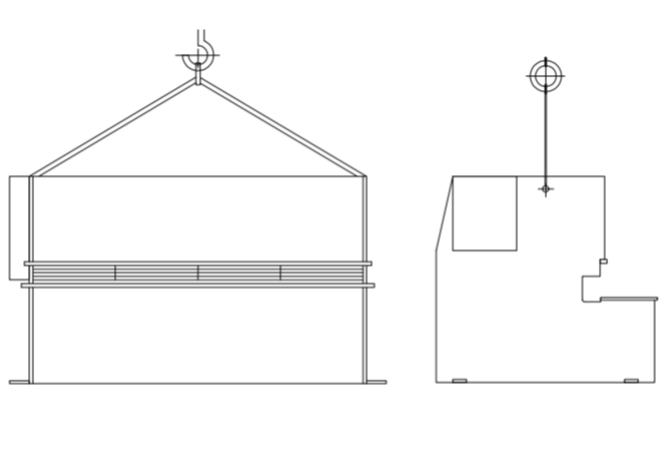

    La cisaille ARROW est équipée de 2 trous sur les parties hautes des flans de la machine. Ces 2 points vous permettent de positionner les manilles bien dimensionnées pour l’élingage de la machine.

    La machine doit être manipulée avec d'extrème précaution lors de son levage et de son installation afin  d'éviter toute inclination importante qui entrainerait sa chute.

    S'assurer que la machine n'est pas heurtée au moment de son levage et de sa mise en place.

    La grue de levage doit être commandée par un seul opérateur

     La machine soit être manutentionnée avec la plus grande prudence. Son centre de gravité peut entrainer une rapide inclinaison vers l'avant ou vers l'arrière.

    ​ ​ ​ ​


    3. Positionnement

    La cisaille est un moyen de production, et il est important de la positionner dans l’atelier en prenant en considération les flux et les accès maintenance. Ci-dessous plan avec les distances préconisées par le constructeur.

    Pour assurer une bonne stabilité de la machine dans le temps, il est impératif de positionner la machine sur x4 platines métalliques, et il est obligatoire de sceller la machine au sol. Ci-dessous préconisation pour les dimensions des platines

    2      Types de scellement sont préconisés :

    -      Chenille mécanique type M16-30.48/150
    -      Chenille chimique type spit viperXtrem



    4. Alimentation

    Tension : 400 VAC.

    Raccordement : Sur un coffret électrique, équipé d’une protection différentielle en amont de 300mA, courbe D, 3 phases + Terre :

    Câble : La section du câble est fonction de la longueur de ce dernier et de la puissance de la machine. Votre électricien pourra déterminer celui-ci : 4Gxmm²

    Pneumatique : Cette machine ne requiert pas d’alimentation en air (sauf si l’option support tôle fine a été commandé

    Les alimentations doivent être tirées et raccordées avant la venue (éventuelle) de notre technicien pour la mise en route de la machine

    Puissance moteur en fonction du type de la machine :

    Modèle

    Puissance moteur (kW)

    C2000x6

    7.5

    C2500x6

    7.5

    C3200x6

    7.5

    C4000x6

    7.5

    C3200x8

    11

    C4000x8

    11

    C3200x10

    11

    C4000x10

    15


    L’armoire électrique se trouve sur la gauche de la cisaille lorsque vous êtes en face de cette dernière. Il faut prévoir un mètre pour ouvrir l’armoire.
