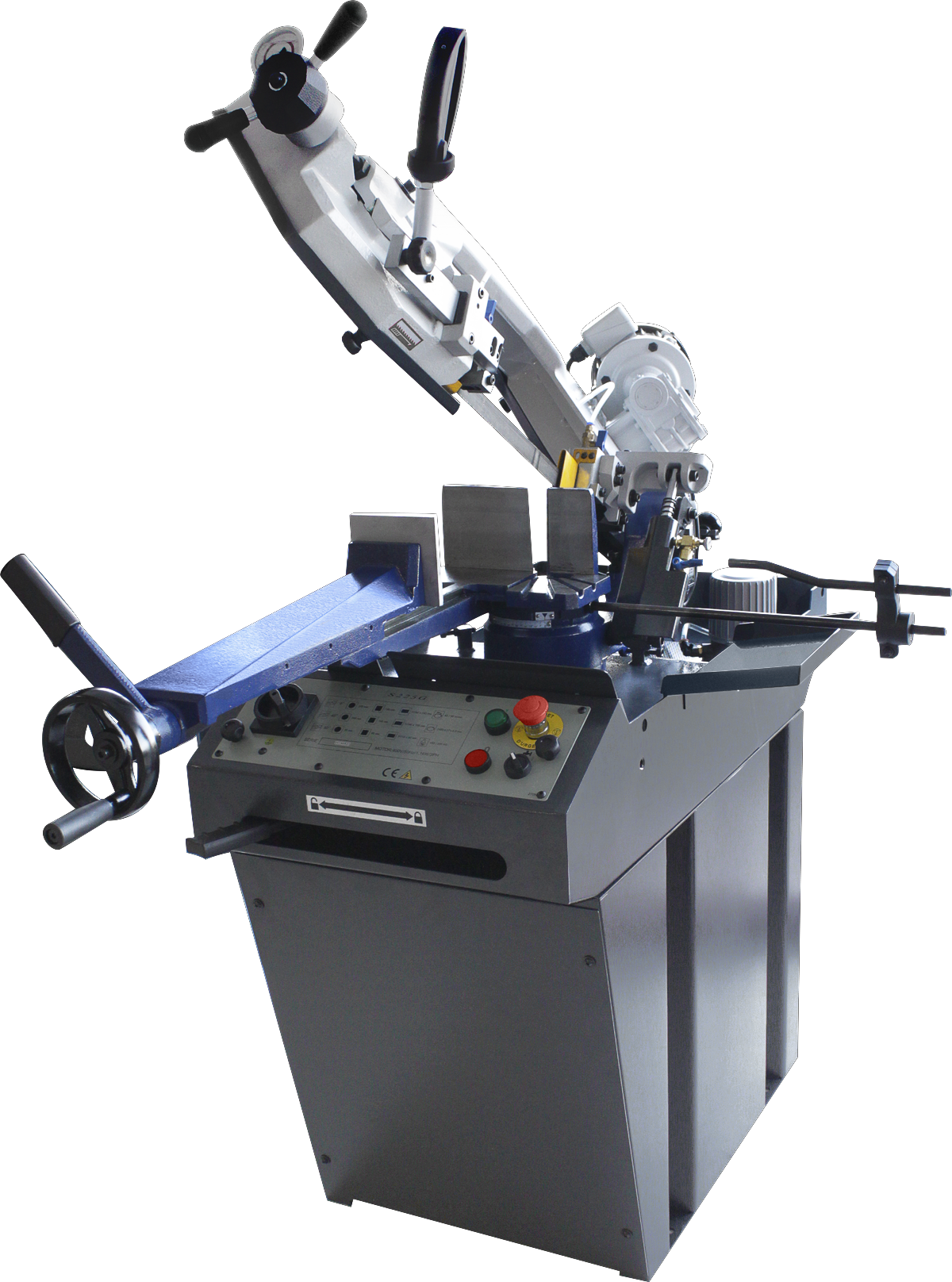

Scie S225G
  • Se connecter

    • ​ ​   ​GUIDE DE PRÉPARATION À L’INSTALLATION


    ​ ​ ​ ​​​



    Nous vous remercions de votre confiance pour l’investissement de votre nouvelle machine-outil. Vous trouverez ci-dessous les préconisations pour la préparation à l’arrivée de cette dernière. Pour toutes questions complémentaires, n’hésitez pas à nous contacter.



    ​​02 51 34 12 12

      ​didelon@didelon.fr


    Sommaire :

    1. Caractéristiques2. Manutention et transport3. Alimentation


    1. Caractéristiques

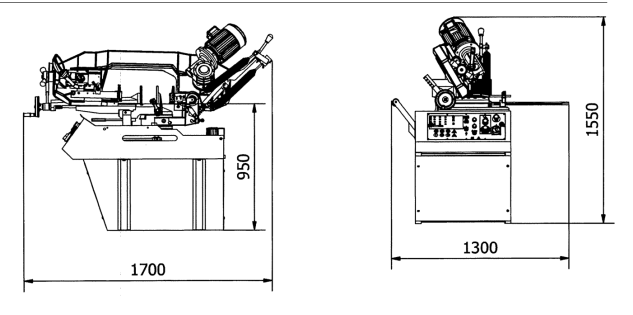

    Dimensions de la machine montée :

    Dimension de la machine en caisse : 1380 x 580 x 930 mm

    Poids de la machine : 210 kg

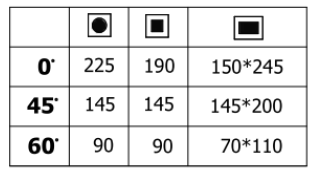

    Capacité de coupe :

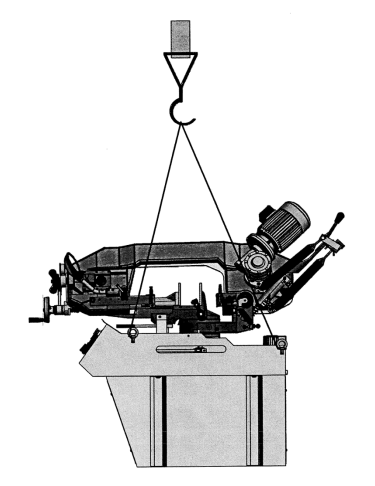

    2. Manutention et transport


    ​ ​ ​ ​

    II est essentiel et impératif d’utiliser des engins de levage parfaitement adaptés aux caractéristiques

    techniques de la machine (poids notamment). Si vous ne respectiez pas ces consignes, vous vous

    exposeriez à des blessures pouvant être mortelles.


    Examinez les caractéristiques techniques de vos élévateurs figurant sur les plaques techniques et

    assurez-vous que :

    • la capacité de levage est suffisante,

    • la machine est en parfait état de fonctionnement.


    Respectez toujours les consignes du règlement intérieur de l’entreprise et les instructions de

    l’inspection du travail en matière de prévention d’accident.


    Arrimez correctement la machine avant de la déplacer.


    Ne restez jamais sous la charge !


    3. Alimentation


    Tension : 400 VAC triphasé ou 220 V monophasé, suivant modèle.

    Raccordement : sur un coffret électrique équipé d’une protection différentielle en amont de 300 mA, courbe D, 3 phases + terre pour la version triphasée, neutre et phase pour la version monophasée.

    Câble : la section du câble est fonction de la longueur de ce dernier et de la puissance de la machine. Votre électricien pourra déterminer celui-ci.
    La machine est fournie avec un câble de 2 m, section 4G1.5 mm² pour la version triphasée, 3G1.5 mm² pour la version monophasée.

    Pneumatique : cette machine ne requiert pas d’alimentation en air.

    Les alimentations doivent être tirées et raccordées avant la venue (éventuelle) de notre technicien pour la mise en route de la machine.

    Puissance des moteurs en fonction du type de la machine :

    Moteur d'entrainement de la lame : 1.1 kW
    Moteur de la pompe d'arrosage : 0,1 kW
