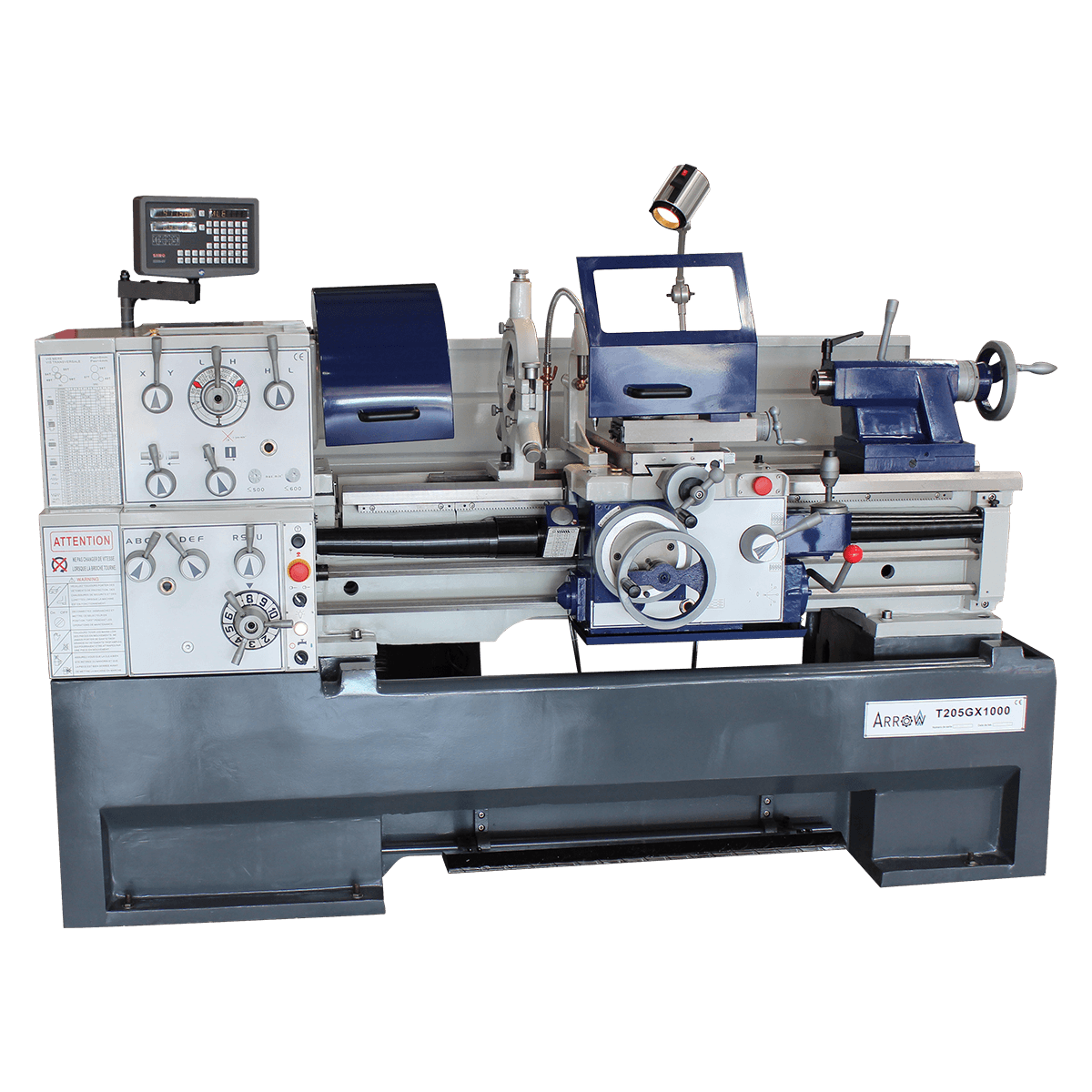

Machine de production de fortes capacités. Pour de gros travaux en mécanique générale.
Le couple à la broche très important et le mandrin de grande dimension autorisent de généreuses prises de passes lors de l'usinage de pièces de grandes dimensions (industries navales, TP, gros oeuvre, ...)

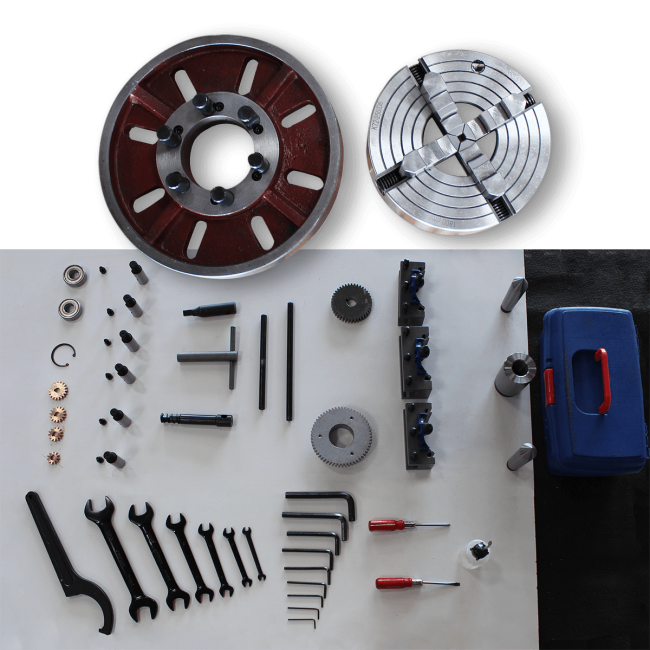

Équipements standards : |
|
Moteur de frein |
|
Centrale d’arrosage |
|

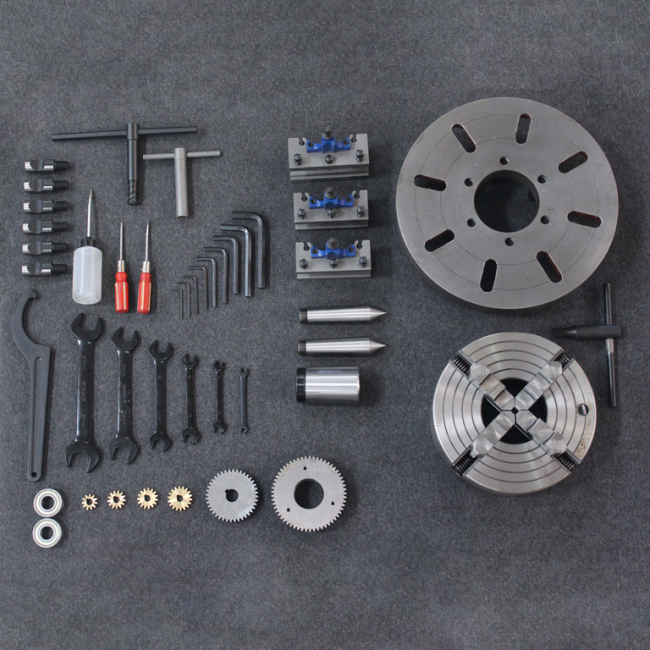

Mandrin 3 mors Ø250 (mors M1 et M2 montés sur semelle trempée) montage camlock D1-6 |
|
Mandrin 4 mors indépendants Ø250 (mors réversibles) |
|
Plateau de bridage Ø350 |
|

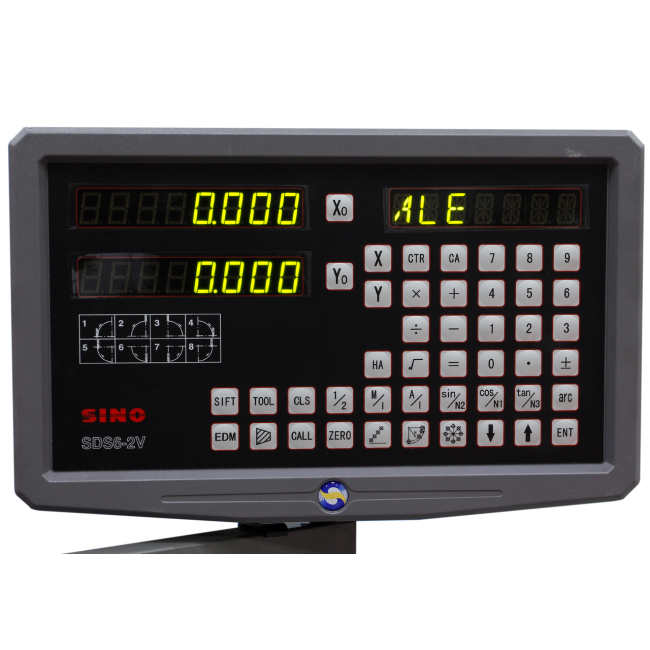

Visualisation 2 axes avec règle en verre |
|
Douille de réduction CM6/CM4 |
|

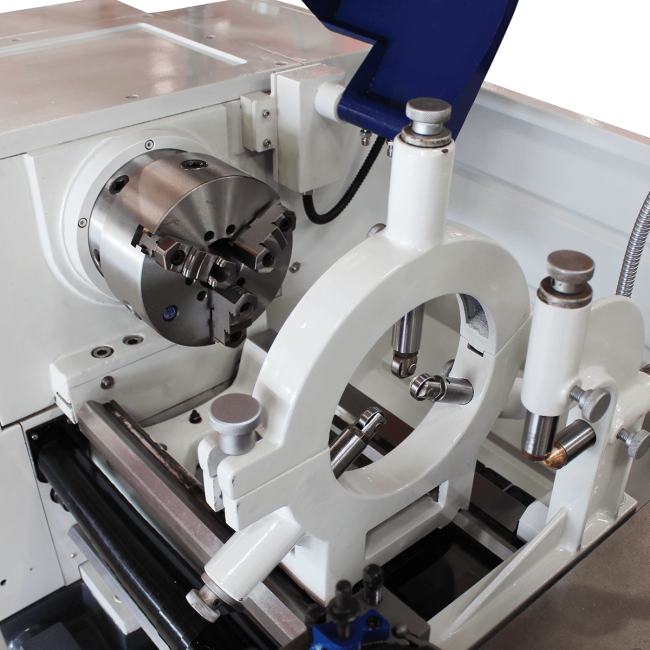

Lunettes fixe et à suivre |
|
x2 pointes sèches CM4 |
|
Pointe tournante CM4 |
|

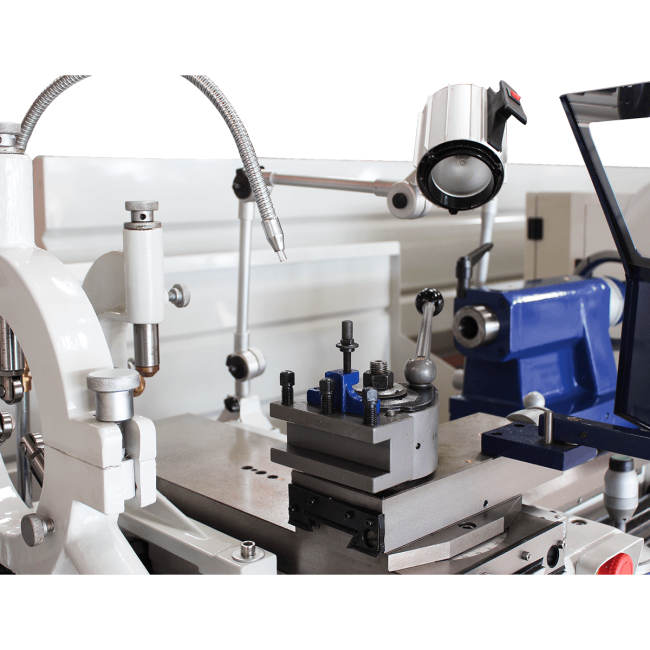

3 porte-outils pour tourelle Multifix type B2 |
|

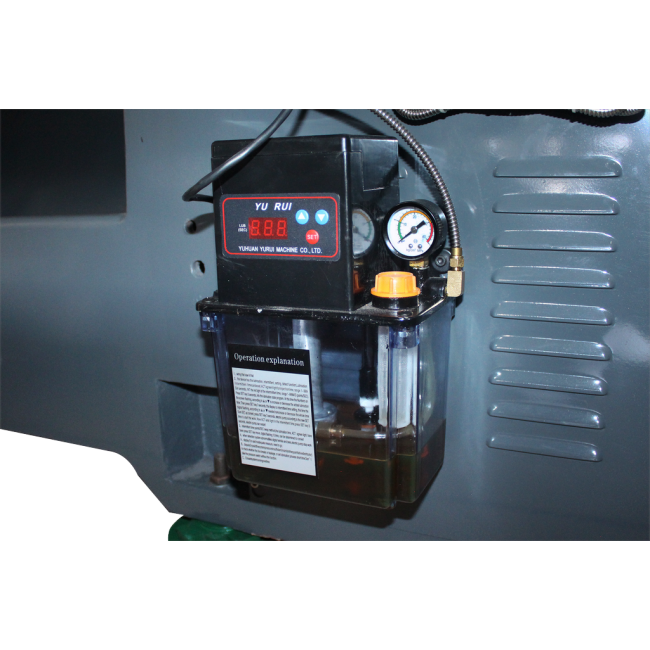

Lubrification des glissières automatique |
|
Déplacement rapide 2 axes à commande électrique |
|
Documentation technique en français |
|
Certificat de conformité CE |
Caractéristiques techniques
Distance entre-pointes |
1000 |
Hauteur des pointes |
205 mm |
Hauteur de l'outil de coupe |
20 mm |
Diamètre de passage maxi sur le banc |
410 mm |
Diamètre de passage maxi sur la coulisse transversale |
224 mm |
Diamètre de passage maxi dans le rompu |
640 mm |
Diamètre de passage maxi dans la broche |
58 mm |
Course maxi de la coulisse transversale |
285 mm |
Course maxi de la coulisse orientable |
128 mm |
Course maxi du trainard |
700 |

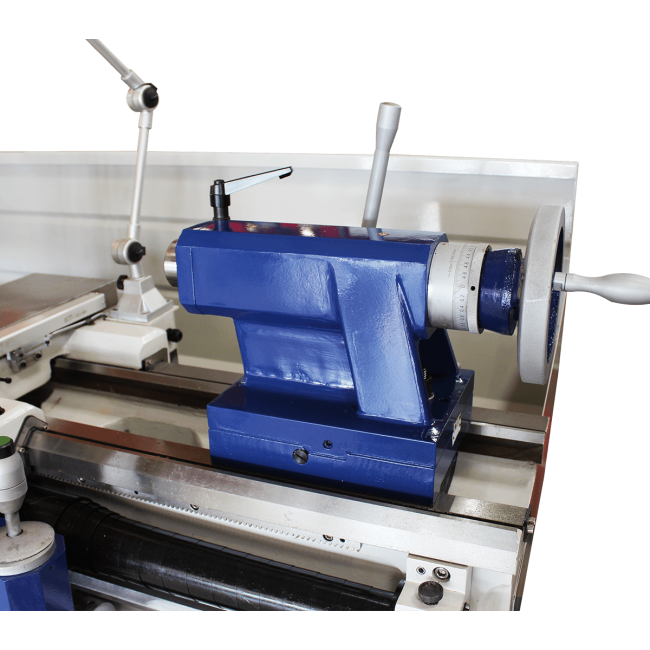

Course maxi du fourreau de contre-pointe |
120 mm |
Largeur du banc |
300 mm |
Type de cône de broche |
CM6 |
Type de cône de contre-pointe |
CM4 |
Plage de vitesses de rotation |
25 à 2000 trs/min |
Plage d'avances transversale |
0,014 à 0.784 mm/tr |
Plage d'avances longitudinales |
0,03 à 1,77 mm/tr |
Plage de filetages métriques |
0,1 à 14 mm |
Plage de filetages Withworth |
2 à 112 filet/pouce |
Moteur frein |
5.5/400-50 (Kw/V-Hz) |
Dimensions (pour 1000 mm) |
2250 x 1120 x 1340 mm |
Poids (pour 1000 mm) |
1670 kg |
