Nous vous remercions de votre confiance pour l’investissement de votre nouvelle machine-outil. Vous trouverez ci-dessous les préconisations pour la préparation à l’arrivée de cette dernière. Pour toutes questions complémentaires, n’hésitez pas à nous contacter.
02 51 34 12 12
Sommaire :

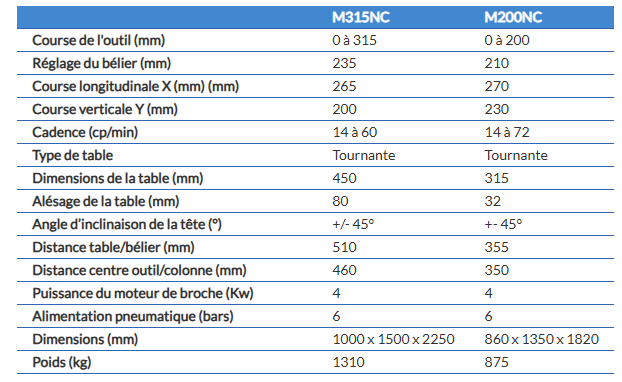

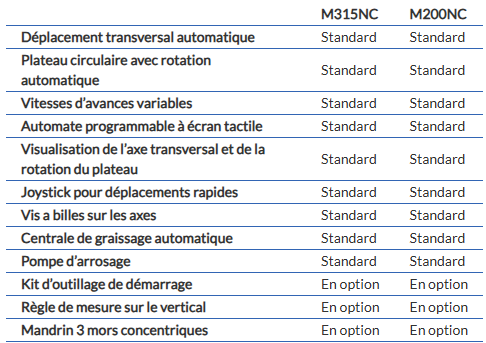

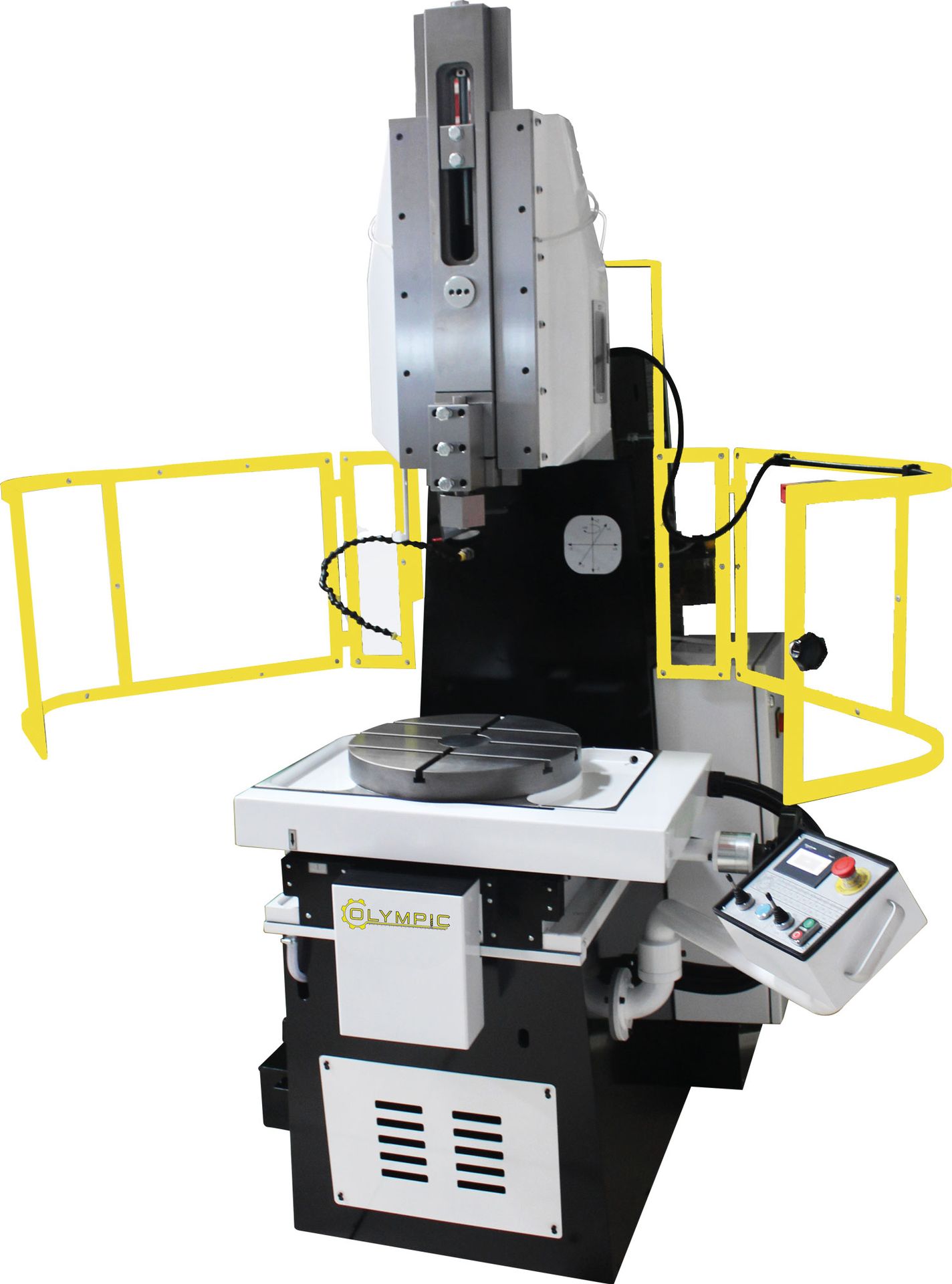

1. Caractéristiques
2. Manutention et transport
PARAMETRES | M200NC | M315NC |
Poids, kg | 875 | 1310 |

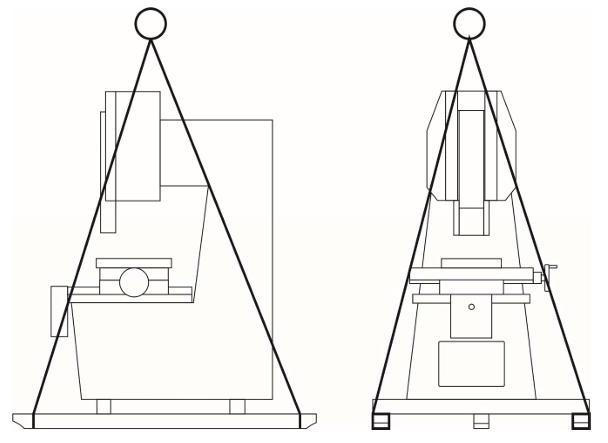

Levage par pont roulant ou grue :

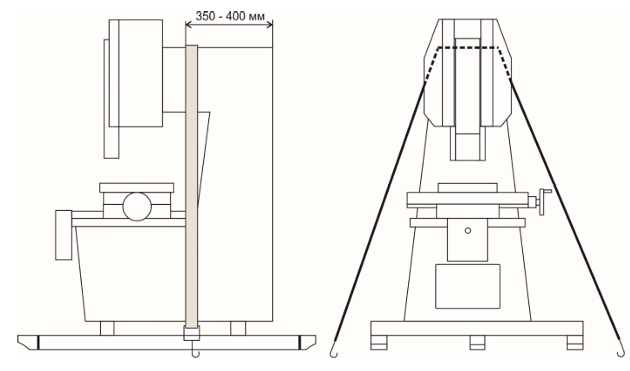

Levage par chariot élévateur :
Procédure de levage et de transport par chariot élévateur :
Insérez les fourches de part et d'autre de la poutre de support du châssis (ou de la caisse). Celles-ci doivent être assez longues pour engager l'ensemble des poutres de la structure.
Consignes de sécurité impératives :
Sécurisation pour le transport :
Lors du transport, positionnez les machines selon les directives du conducteur. Les patins de guidage (ou glissières) doivent être calés et renforcés latéralement, à l'avant et à l'arrière, à l'aide de madriers. En raison du centre de gravité élevé, arrimez obligatoirement les machines avec des sangles, conformément à la figure ci-dessous.
3. Positionnement

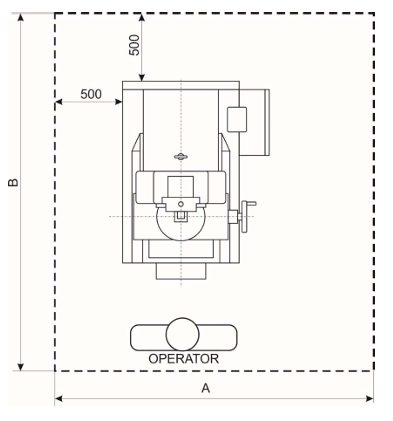

TYPE | A | B |
M200NC | 1950 | 2850 |
M315NC | 2100 | 3000 |

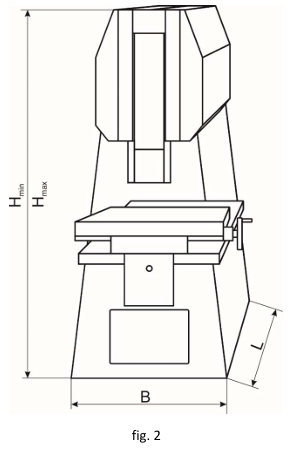

PARAMETRES | M200NC | M315NC |
Longueur L, mm | 1350 | 1500 |
Largeur B, mm | 860 | 1000 |
Hauteur Hmin, mm | 1820 | 2250 |
Hauteur Hmax, mm | 2120 | 2650 |
Poids G, kg | 875 | 1310 |
4. Alimentation
Tension : 400 VAC.
Puissance : 4kW
Raccordement : sur un coffret électrique équipé d’une protection différentielle en amont de 300 mA, courbe D, 3 phases + neutre + terre :
Câble : la section du câble est fonction de la longueur de ce dernier et de la puissance de la machine. Votre électricien pourra déterminer celui-ci : 5Gxmm²
Pneumatique : Pression d'entrée 6 bars.
