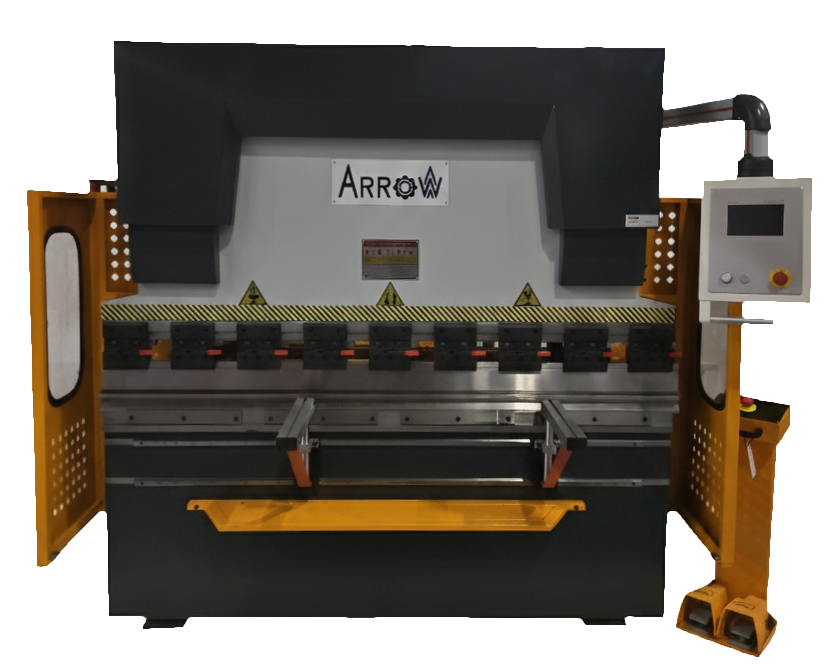

Plieuse P2040
  • Sign in

    •         ​GUIDE DE PREPARATION A L’INSTALLATION



    ​ ​ ​ ​




    ​ ​Nous vous remercions de votre confiance pour l’investissement de votre nouvelle machine-outil. Vous trouverez ci-dessous les préconisations pour la préparation à l’arrivée de cette dernière. Pour toutes questions complémentaires, n’hésitez pas à nous contacter.



    ​​02 51 34 12 12

      ​didelon@didelon.fr


    Sommaire :

    1. Caractéristiques2. Manutention et élingage3. Positionnement4. Alimentation Electrique


    1. Caractéristiques


    P2040

    Valeur

    Untié

    Pression

    40

    T

    Longueur de la table de travail

    2000

    mm

    Distance entre montant

    1550

    mm

    Col de cygne

    220

    mm

    Ouverture maximum entre montant

    320

    mm

    Course des vérins

    100

    mm

    Course de réglage axe Y

    80

    mm

    Puissance moteur principal

    4

    kW

    Longueur

    2600

    mm

    Largeur

    1600

    mm

    Hauteur

    2200

    mm

    Poids

    3150

    kg


    2. Manutention et élingage


    Les presses plieuses sont des machines à manutentionner avec une grande précaution. En effet, une partie importante de la masse de la machine se trouve sur la face avant (tablier supérieur et inférieur) et l’équilibre de la machine lors de la manutention est donc très précaire.

    La presse plieuse ARROW est équipée de x 2 trous de levage sur les parties avant des montants. Ce sont les x2 points d’élingage pour la manutention.

    ​ ​ ​


    Utiliser des sangles appropriées et fonction du poids de la machine et de l’angle d’arrimage.

    La machine doit être manipulée avec d'extrème précaution lors de son levage et de son installation afin  d'éviter toute inclination importante qui entrainerait sa chute.

    S'assurer que la machine n'est pas heurtée au moment de son levage et de sa mise en place.

    La grue de levage doit être commandée par un seul opérateur


    3. Positionnement

    La presse plieuse est un moyen de production, et il est important de la positionner dans l’atelier en prenant en considération les flux et les accès maintenance. Ci-dessous plan avec les distances préconisées par le constructeur



    Pour assurer une bonne stabilité de la machine dans le temps, il est impératif de positionner la machine sur x4 platines métalliques, et il est fortement recommandé de sceller la machine au sol. Ci-dessous préconisation pour les dimensions des platines


    4. Alimentation Electrique

    Tension : 400 VAC.

    Raccordement : Sur un coffret électrique, équipé d’une protection différentielle en amont de 300mA, courbe D, 3 phases + Terre :

    Câble : La section du câble est fonction de la longueur de ce dernier et de la puissance de la machine. Votre électricien pourra déterminer celui-ci : 4Gxmm²

    Pneumatique : Cette machine ne requiert pas d’alimentation en air

    Les alimentations doivent être tirées et raccordées avant la venue (éventuelle) de notre technicien pour la mise en route de la machine

    Puissance moteur principal : 4kW

     L’armoire électrique se trouve sur la droite de la plieuse lorsque vous êtes en face de cette dernière. Il faut prévoir un mètre pour ouvrir l’armoire. L'arrivée électrique se fait par le fond de l'armoire.
